17. Interfaces Homme Machine temps-réel avec PyQt

Dans ce chapitre, nous apprenons à créer des interfaces graphiques utilisateur (GUI) en temps réel avec Python grâce à PyQt, l’interface Python pour Qt. Nous y construirons un analyseur de spectre avec affichage du temps, de la fréquence et d’un spectrogramme/diagramme en cascade, ainsi que des widgets de saisie pour ajuster les différents paramètres SDR. Cet exemple est compatible avec PlutoSDR, USRP et le mode simulation uniquement.

Introduction

Qt (prononcé « cute ») est un framework permettant de créer des applications GUI compatibles avec Linux, Windows, macOS et Android. Ce framework puissant, utilisé dans de nombreuses applications commerciales, est écrit en C++ pour des performances optimales. PyQt est l’interface Python de Qt, offrant la possibilité de créer des applications GUI en Python tout en bénéficiant des performances d’un framework C++ performant. Dans ce chapitre, nous apprendrons à utiliser PyQt pour créer un analyseur de spectre en temps réel, utilisable avec un SDR (ou un signal simulé). Cet analyseur affichera le temps, la fréquence et un spectrogramme/diagramme en cascade, ainsi que des widgets de saisie pour ajuster les différents paramètres du SDR. Nous utiliserons PyQtGraph <https://www.pyqtgraph.org/>, une bibliothèque distincte basée sur PyQt, pour la visualisation des données. Côté saisie, nous utiliserons des curseurs, des listes déroulantes et des boutons. Cet exemple est compatible avec PlutoSDR, USRP et le mode simulation uniquement. Bien que le code d’exemple utilise PyQt6, chaque ligne est identique à celle de PyQt5 (à l’exception de import), les différences entre les deux versions étant minimes du point de vue de l’API. Ce chapitre fait naturellement la part belle au code Python, comme nous l’illustrons par des exemples. À la fin de ce chapitre, vous maîtriserez les éléments de base nécessaires à la création de votre propre application SDR interactive personnalisée !

Aperçu de Qt

Qt est un framework très complet, et nous n’aborderons ici que quelques notions de base. Cependant, il est important de comprendre certains concepts clés pour travailler avec Qt/PyQt :

• Widgets : Les widgets sont les éléments constitutifs d’une application Qt et servent à créer l’interface graphique. Il existe différents types de widgets, comme les boutons, les curseurs, les étiquettes et les graphiques. Les widgets peuvent être organisés en mises en page, qui déterminent leur position à l’écran.
• Mises en page : Les mises en page permettent d’organiser les widgets dans une fenêtre. Il existe plusieurs types de mises en page, notamment horizontales, verticales, en grille et en formulaire. Les mises en page permettent de créer des interfaces graphiques complexes qui s’adaptent aux changements de taille de la fenêtre.
• Signaux et slots : Les signaux et les slots permettent la communication entre les différentes parties d’une application Qt. Un signal est émis par un objet lorsqu’un événement particulier se produit et est associé à un slot, une fonction de rappel appelée lors de l’émission du signal. Les signaux et les slots permettent de créer une structure événementielle dans une application Qt et de garantir la réactivité de l’interface graphique.
• Feuilles de style : Les feuilles de style servent à personnaliser l’apparence des widgets dans une application Qt. Écrites dans un langage similaire à CSS, elles permettent de modifier la couleur, la police et la taille des widgets.
• Graphismes : Qt dispose d’un puissant framework graphique permettant de créer des graphismes personnalisés dans une application Qt. Ce framework inclut des classes pour dessiner des lignes, des rectangles, des ellipses et du texte, ainsi que des classes pour gérer les événements de la souris et du clavier.
• Multithreading : Qt prend en charge nativement le multithreading et fournit des classes pour créer des threads de travail s’exécutant en arrière-plan. Le multithreading permet d’exécuter des opérations longues dans une application Qt sans bloquer le thread principal de l’interface graphique.
• OpenGL : Qt intègre la prise en charge d’OpenGL et fournit des classes pour la création de graphismes 3D dans une application Qt. OpenGL est utilisé pour créer des applications exigeant des performances graphiques 3D élevées. Dans ce chapitre, nous nous concentrerons uniquement sur les applications 2D.

Structure de base d’une application

Avant d’explorer les différents widgets Qt, examinons la structure d’une application Qt typique. Une application Qt se compose d’une fenêtre principale contenant un widget central, lequel contient le contenu principal de l’application. Avec PyQt, nous pouvons créer une application Qt minimale, ne contenant qu’un seul QPushButton, comme suit :

from PyQt6.QtWidgets import QApplication, QMainWindow, QPushButton

# Sous-classe QMainWindow pour paramétrer la fenêtre principale de
l'application
class MainWindow(QMainWindow):
    def __init__(self):
        super().__init__()

        # Example de composant IHM
        example_button = QPushButton('Push Me')
        def on_button_click():
            print("beep")
        example_button.clicked.connect(on_button_click)

        self.setCentralWidget(example_button)

app = QApplication([])
window = MainWindow()
window.show() # les fenêtres sont cachées par défaut
app.exec() # Démarrage de la boucle d'événements

Essayez d’exécuter le code vous-même ; vous devrez probablement installer PyQt6 avec pip install PyQt6. Notez que la dernière ligne est bloquante : tout ce que vous ajouterez après ne s’exécutera pas tant que vous n’aurez pas fermé la fenêtre. Le bouton QPushButton que nous créons a son signal clicked connecté à une fonction de rappel qui affiche « beep » dans la console.

Application avec thread de worker

L’exemple minimal présenté ci-dessus pose problème : il ne laisse aucune place pour le code SDR/DSP. La méthode __init__ de la classe MainWindow est configurée et les fonctions de rappel sont définies, mais il est absolument impératif de ne pas y ajouter d’autre code (SDR ou DSP, par exemple). En effet, l’interface graphique étant monothread, bloquer ce thread avec du code long entraînerait des blocages ou des saccades, or nous recherchons une interface aussi fluide que possible. Pour contourner ce problème, nous pouvons utiliser un thread de travail pour exécuter le code SDR/DSP en arrière-plan.

L’exemple ci-dessous étend l’exemple minimal précédent en incluant un thread de worker qui exécute du code (dans la fonction run) en continu. Nous n’utilisons pas de boucle while True, car le fonctionnement interne de PyQt exige que la fonction run se termine et redémarre périodiquement. Pour ce faire, le signal end_of_run du thread de worker (que nous détaillerons dans la section suivante) est associé à une fonction de rappel qui relance la fonction run de ce même thread. Il est également nécessaire d’initialiser le thread de worker dans le code de MainWindow, ce qui implique la création d’un nouveau QThread et l’affectation de notre thread de worker personnalisé. Ce code peut paraître complexe, mais il s’agit d’une pratique courante dans les applications PyQt. L’essentiel à retenir est que le code orienté interface graphique se trouve dans MainWindow, tandis que le code orienté SDR/DSP se trouve dans la fonction run du thread de travail.

from PyQt6.QtCore import QThread, pyqtSignal, QObject, QTimer
from PyQt6.QtWidgets import QApplication, QMainWindow, QPushButton
import time

# opérations Non-IHM  (notamment SDR) néccessitant d'être lancées dans un thread spéaré.
class SDRWorker(QObject):
    end_of_run = pyqtSignal()

    # Boucle principale
    def run(self):
        print("Starting run()")
        time.sleep(1)
        self.end_of_run.emit() # let MainWindow know we're done

# Sous-classe QMainWindow pour personnaliser la fenêtre principale de votre application
class MainWindow(QMainWindow):
    def __init__(self):
        super().__init__()

        # Initialisation du worker et du thread
        self.sdr_thread = QThread()
        worker = SDRWorker()
        worker.moveToThread(self.sdr_thread)

        # Exemple de composant IHM
        example_button = QPushButton('Push Me')
        def on_button_click():
            print("beep")
        example_button.clicked.connect(on_button_click)
        self.setCentralWidget(example_button)

        # C'est ce qui permet à la fonction run() de se répéter en continu
        def end_of_run_callback():
            QTimer.singleShot(0, worker.run) # Run worker again immediately
        worker.end_of_run.connect(end_of_run_callback)

        self.sdr_thread.started.connect(worker.run) # kicks off the first run() when the thread starts
        self.sdr_thread.start() # start thread

app = QApplication([])
window = MainWindow()
window.show() # Les fenêtres sont cachées par défaut
app.exec() # Démarrer l'évenèment boucle

Essayez d’exécuter le code ci-dessus ; vous devriez voir « Starting run()» s’afficher dans la console toutes les secondes, et le bouton-poussoir devrait toujours fonctionner (sans délai). Dans le thread de travail, nous effectuons pour l’instant uniquement un affichage et une pause, mais nous y ajouterons prochainement la gestion du signal SDR et le code de traitement du signal numérique.

Signaux et slots

Dans l’exemple précédent, nous avons utilisé le signal end_of_run pour la communication entre le thread de travail et le thread d’interface graphique. Ce modèle, courant dans les applications PyQt, est connu sous le nom de mécanisme « signaux et emplacements ». Un signal est émis par un objet (ici, le thread de travail) et est associé à un slot (/NDLR : emplacement en français/) (ici, la fonction de rappel end_of_run_callback du thread d’interface graphique). Un signal peut être associé à plusieurs slots, et un slot peut être associé à plusieurs signaux. Le signal peut également transporter des arguments, qui sont transmis à l’emplacement lors de son émission. Notez que l’opération est réversible : le thread d’interface graphique peut envoyer un signal à l’emplacement du thread de travail. Le mécanisme de signaux/emplacements est un moyen puissant de communiquer entre les différentes parties d’une application PyQt, créant une structure événementielle. Il est largement utilisé dans l’exemple de code suivant. Retenez simplement qu’un slot est une fonction de rappel, et qu’un signal est un moyen de signaler cette fonction de rappel.

PyQtGraph

PyQtGraph est une bibliothèque basée sur PyQt et NumPy qui offre des capacités de traçage rapides et efficaces, PyQt étant trop généraliste pour intégrer des fonctionnalités de traçage. Conçue pour les applications temps réel, elle est optimisée pour la vitesse. Elle est similaire à Matplotlib à bien des égards, mais destinée aux applications temps réel plutôt qu’aux graphiques individuels. L’exemple simple ci-dessous permet de comparer les performances de PyQtGraph et de Matplotlib : il suffit de remplacer if True par False. Sur un processeur Intel Core i9-10900K à 3,70 GHz, le code PyQtGraph s’est mis à jour à plus de 1 000 images par seconde, tandis que le code Matplotlib s’est mis à jour à 40 images par seconde. Cela étant dit, si vous constatez que l’utilisation de Matplotlib vous est utile (par exemple, pour gagner du temps de développement ou parce que vous souhaitez une fonctionnalité spécifique que PyQtGraph ne prend pas en charge), vous pouvez intégrer des graphiques Matplotlib dans une application PyQt, en utilisant le code ci-dessous comme point de départ.

Développez pour afficher le code

import numpy as np
import time
import matplotlib
matplotlib.use('Qt5Agg')
from PyQt6 import QtCore, QtWidgets
from matplotlib.backends.backend_qtagg import FigureCanvasQTAgg as FigureCanvas
from matplotlib.figure import Figure
import pyqtgraph as pg # tested with pyqtgraph==0.13.7

n_data = 1024

if True:
    class MplCanvas(FigureCanvas):
        def __init__(self):
            fig = Figure(figsize=(13, 8), dpi=100)
            self.axes = fig.add_subplot(111)
            super(MplCanvas, self).__init__(fig)


    class MainWindow(QtWidgets.QMainWindow):
        def __init__(self):
            super(MainWindow, self).__init__()

            self.canvas = MplCanvas()
            self._plot_ref = self.canvas.axes.plot(np.arange(n_data), '.-r')[0]
            self.canvas.axes.set_xlim(0, n_data)
            self.canvas.axes.set_ylim(-5, 5)
            self.canvas.axes.grid(True)
            self.setCentralWidget(self.canvas)

            # Configurez une minuterie pour déclencher le redessin en appelant update_plot
            self.timer = QtCore.QTimer()
            self.timer.setInterval(0) # provoque le démarrage immédiat du minuteur
            self.timer.timeout.connect(self.update_plot) # provoque le redémarrage automatique du minuteur
            self.timer.start()
            self.start_t = time.time() # utilisé pour l'analyse comparative

            self.show()

        def update_plot(self):
            self._plot_ref.set_ydata(np.random.randn(n_data))
            self.canvas.draw() # Déclenchez la mise à jour et le redessin du canevas.
            print('FPS:', 1/(time.time()-self.start_t)) # on a obtenu environ 42 FPS sur un i9-10900K
            self.start_t = time.time()

else:
    class MainWindow(QtWidgets.QMainWindow):
        def __init__(self):
            super(MainWindow, self).__init__()

            self.time_plot = pg.PlotWidget()
            self.time_plot.setYRange(-5, 5)
            self.time_plot_curve = self.time_plot.plot([])
            self.setCentralWidget(self.time_plot)

            # Configurez une minuterie pour déclencher le redessin en appelant update_plot.
            self.timer = QtCore.QTimer()
            self.timer.setInterval(0) # provoque le démarrage immédiat du timer
            self.timer.timeout.connect(self.update_plot) # provoque le redémarrage automatique du minuteur
            self.timer.start()
            self.start_t = time.time() # utilisé pour l'évaluation des performances.

            self.show()

        def update_plot(self):
            self.time_plot_curve.setData(np.random.randn(n_data))
            print('FPS:', 1/(time.time()-self.start_t)) # on a obtenu environ 42 FPS sur un i9-10900K
            self.start_t = time.time()

app = QtWidgets.QApplication([])
w = MainWindow()
app.exec()

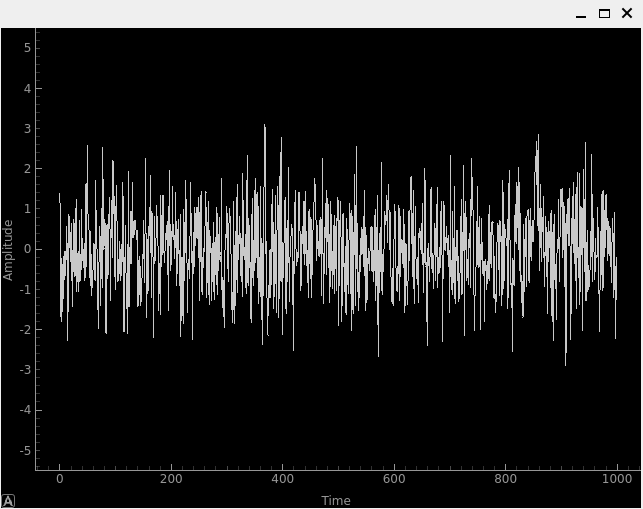

Pour ce qui est d’utiliser PyQtGraph, nous l’importons avec import pyqtgraph as pg et nous pouvons ensuite créer un widget Qt qui représente un graphique 1D comme suit (ce code va dans la méthode __init__ de MainWindow).

# Exemple de graphique PyQtGraph
time_plot = pg.PlotWidget(labels={'left': 'Amplitude', 'bottom': 'Time'})
time_plot_curve        =       time_plot.plot(np.arange(1000),
np.random.randn(1000)) # x et y
time_plot.setYRange(-5, 5)

self.setCentralWidget(time_plot)

Vous pouvez constater qu’il est relativement simple de configurer un graphique, et le résultat est simplement un widget supplémentaire à ajouter à votre interface graphique. Outre les graphiques 1D, PyQtGraph possède également un équivalent de la fonction imshow() de Matplotlib, qui permet de tracer des graphiques 2D à l’aide d’une palette de couleurs, que nous utiliserons pour notre spectrogramme/waterfall en temps réel. L’un des avantages de PyQtGraph est que les graphiques qu’il crée sont de simples widgets Qt, et que nous ajoutons d’autres éléments Qt (par exemple, un rectangle d’une certaine taille à une certaine coordonnée) en utilisant uniquement PyQt. En effet, PyQtGraph utilise la classe QGraphicsScene de PyQt, qui fournit une interface pour gérer un grand nombre d’éléments graphiques 2D. Rien ne nous empêche donc d’ajouter des lignes, des rectangles, du texte, des ellipses, des polygones et des bitmaps, directement en utilisant PyQt.

Dispositions

Dans les exemples précédents, nous avons utilisé self.setCentralWidget() pour définir le widget principal de la fenêtre. Cette méthode simple ne permet pas de créer des dispositions plus complexes. Pour cela, nous pouvons utiliser des dispositions, qui permettent d’organiser les widgets dans une fenêtre. Il existe plusieurs types de dispositions, notamment QHBoxLayout, QVBoxLayout, QGridLayout et QFormLayout. QHBoxLayout et QVBoxLayout disposent les widgets horizontalement et verticalement, respectivement. QGridLayout les dispose sous forme de grille, et QFormLayout les dispose sur deux colonnes : la première colonne contient les étiquettes et la seconde, les champs de saisie.

Pour créer une nouvelle mise en page et y ajouter des widgets, essayez d’ajouter ce qui suit dans la méthode __init__ de votre MainWindow :

layout = QHBoxLayout()
layout.addWidget(QPushButton("Left-Most"))
layout.addWidget(QPushButton("Center"), 1)
layout.addWidget(QPushButton("Right-Most"), 2)
self.setLayout(layout)

Dans cet exemple, les widgets sont empilés horizontalement. Cependant, en remplaçant QHBoxLayout par QVBoxLayout, il est possible de les empiler verticalement. La fonction addWidget permet d’ajouter des widgets à la mise en page. Son deuxième argument, optionnel, est un facteur d’étirement qui détermine l’espace occupé par le widget par rapport aux autres.

QGridLayout possède des paramètres supplémentaires : il est nécessaire de spécifier la ligne et la colonne du widget, ainsi que le nombre de lignes et de colonnes qu’il doit occuper (par défaut : 1 et 1). Voici un exemple de QGridLayout :

layout = QGridLayout()
layout.addWidget(QPushButton("Button at (0, 0)"), 0, 0)
layout.addWidget(QPushButton("Button at (0, 1)"), 0, 1)
layout.addWidget(QPushButton("Button at (0, 2)"), 0, 2)
layout.addWidget(QPushButton("Button at (1, 0)"), 1, 0)
layout.addWidget(QPushButton("Button at (1, 1)"), 1, 1)
layout.addWidget(QPushButton("Button at (1, 2)"), 1, 2)
layout.addWidget(QPushButton("Button at (2, 0) spanning 2 columns"), 2, 0, 1, 2)
self.setLayout(layout)

Pour notre analyseur de spectre, nous utiliserons QGridLayout pour la mise en page générale, mais nous ajouterons également QHBoxLayout pour empiler les widgets horizontalement dans un espace de la grille. Vous pouvez imbriquer des mises en page simplement en créant une nouvelle mise en page et en l’ajoutant à la mise en page de niveau supérieur (ou parente), par exemple :

layout = QGridLayout()
self.setLayout(layout)
inner_layout = QHBoxLayout()
layout.addLayout(inner_layout)

QPushButton

Le premier widget que nous allons aborder est le QPushButton, un simple bouton cliquable. Nous avons déjà vu comment créer un QPushButton et associer son signal clicked à une fonction de rappel. Le QPushButton possède d’autres signaux, notamment pressed, released et toggled. Le signal toggled est émis lorsque le bouton est activé ou désactivé, et est utile pour créer des boutons à bascule. Le QPushButton possède également plusieurs propriétés, dont text, icon et checkable. Enfin, le QPushButton possède une méthode appelée click() qui simule un clic sur le bouton. Pour notre application d’analyseur de spectre SDR, nous utiliserons des boutons pour déclencher un réglage automatique de la plage des graphiques, en utilisant les données actuelles pour calculer les limites de l’axe des y. Comme nous avons déjà utilisé le composant QPushButton, nous n’entrerons pas dans les détails ici. Vous trouverez plus d’informations dans la documentation de QPushButton :.

QSlider

Le QSlider est un widget qui permet à l’utilisateur de sélectionner une valeur dans une plage de valeurs. Le QSlider possède plusieurs propriétés, notamment minimum, maximum, value et orientation. Le composant QSlider possède également plusieurs signaux, notamment valueChanged, sliderPressed et sliderReleased. Il dispose aussi d’une méthode setValue() qui permet de définir la valeur du curseur ; nous l’utiliserons fréquemment. La documentation de QSlider est disponible ici : https://doc.qt.io/qtforpython/PySide6/QtWidgets/QSlider.html.

QSlider

The QSlider is a widget that allows the user to select a value from a range of values. The QSlider has a few properties, including minimum, maximum, value, and orientation. The QSlider also has a few signals, including valueChanged, sliderPressed, and sliderReleased. The QSlider also has a method called setValue() which sets the value of the slider, we will be using this a lot. The documentation page for QSlider is here.

Pour notre application d’analyseur de spectre, nous utiliserons des curseurs QSlider pour ajuster la fréquence centrale et le gain du récepteur SDR. Voici un extrait du code final de l’application qui crée le curseur de gain :

# Slider de gain avec étiquette
gain_slider = QSlider(Qt.Orientation.Horizontal)
gain_slider.setRange(0, 73) # min et max inclus. L'intervalle est toujours de 1
gain_slider.setValue(50) # valeur initiale
gain_slider.setTickPosition(QSlider.TickPosition.TicksBelow)
gain_slider.setTickInterval(2) # à des fins visuelles uniquement
gain_slider.sliderMoved.connect(worker.update_gain)
gain_label = QLabel()
def update_gain_label(val):
    gain_label.setText("Gain: " + str(val))
gain_slider.sliderMoved.connect(update_gain_label)
update_gain_label(gain_slider.value()) # initialisation du label
layout.addWidget(gain_slider, 5, 0)
layout.addWidget(gain_label, 5, 1)

Il est très important de savoir que QSlider utilise des entiers. En définissant la plage de 0 à 73, on permet au curseur de choisir des valeurs entières comprises entre ces nombres (début et fin inclus). La fonction setTickInterval(2) est purement visuelle. C’est pourquoi nous utiliserons le kHz comme unité pour le curseur de fréquence, afin d’obtenir une granularité jusqu’à 1 kHz.

Au milieu du code ci-dessus, vous remarquerez la création d’un QLabel, une simple étiquette de texte. Pour afficher la valeur actuelle du curseur, nous devons créer un slot (c’est-à-dire une fonction de rappel) qui met à jour l’étiquette. Nous connectons cette fonction de rappel au signal sliderMoved, émis automatiquement à chaque déplacement du curseur. Nous appelons également cette fonction une première fois pour initialiser l’étiquette avec la valeur actuelle du curseur (50 dans notre cas). Il faut également connecter le signal sliderMoved à un slot situé dans le thread de travail, qui mettra à jour le gain du SDR (rappelons que nous préférons ne pas gérer le SDR ni effectuer de traitement du signal numérique dans le thread principal de l’interface graphique). La fonction de rappel définissant ce slot sera abordée ultérieurement.

QComboBox

Le QComboBox est un widget de type liste déroulante permettant à l’utilisateur de sélectionner un élément dans une liste. Il possède plusieurs propriétés, notamment currentText, currentIndex et count. Il dispose également de signaux tels que currentTextChanged, currentIndexChanged et activated. Enfin, il possède une méthode addItem() pour ajouter un élément à la liste et une méthode insertItem() pour insérer un élément à un index spécifique, bien que nous ne les utilisions pas dans notre exemple d’analyseur de spectre. La documentation de QComboBox est disponible ici : https://doc.qt.io/qtforpython/PySide6/QtWidgets/QComboBox.html.

Pour notre application d’analyseur de spectre, nous utiliserons un QComboBox afin de sélectionner la fréquence d’échantillonnage dans une liste prédéfinie. Au début de notre code, nous définissons les fréquences d’échantillonnage possibles avec sample_rates = [56, 40, 20, 10, 5, 2, 1, 0.5]. Dans la méthode __init__ de la fenêtre principale, nous créons le QComboBox comme suit :

# Liste déroulante de fréquence d'échantillonnage utilisant QComboBox
sample_rate_combobox = QComboBox()
sample_rate_combobox.addItems([str(x) + ' MHz' for x in sample_rates])
sample_rate_combobox.setCurrentIndex(0) # Il faut lui fournir l'index, et non une chaîne de caractères.
sample_rate_combobox.currentIndexChanged.connect(worker.update_sample_rate)
sample_rate_label = QLabel()
def update_sample_rate_label(val):
    sample_rate_label.setText("Sample Rate: " + str(sample_rates[val]) + " MHz")
sample_rate_combobox.currentIndexChanged.connect(update_sample_rate_label)
update_sample_rate_label(sample_rate_combobox.currentIndex()) # initialisation du label
layout.addWidget(sample_rate_combobox, 6, 0)
layout.addWidget(sample_rate_label, 6, 1)

La seule véritable différence entre ceci et le curseur est le addItems() où vous lui donnez la liste des chaînes à utiliser comme options, et setCurrentIndex() qui définit la valeur de départ.

Lonctions lambda

Rappelez-vous dans le code ci-dessus où nous avons fait :

def update_sample_rate_label(val):
    sample_rate_label.setText("Sample Rate: " + str(sample_rates[val]) + " MHz")
sample_rate_combobox.currentIndexChanged.connect(update_sample_rate_label)

Nous créons une fonction ne contenant qu’une seule ligne de code, puis nous passons cette fonction (les fonctions sont aussi des objets !) à connect(). Pour simplifier, réécrivons ce modèle de code en utilisant du Python de base :

def my_function(x):
    print(x)
y.call_that_takes_in_function_obj(my_function)

Dans ce cas précis, nous avons une fonction ne contenant qu’une seule ligne de code, et nous n’y faisons référence qu’une seule fois : lors de la définition du rappel connect. Dans ce genre de situation, nous pouvons utiliser une fonction lambda, qui permet de définir une fonction sur une seule ligne. Voici le code ci-dessus réécrit à l’aide d’une fonction lambda :

y.call_that_takes_in_function_obj(lambda x: print(x))

Si vous n’avez jamais utilisé de fonction lambda, cela peut paraître étrange, et vous n’êtes d’ailleurs pas obligé de les utiliser, mais cela permet de gagner deux lignes de code et de le rendre plus concis. Le principe est le suivant : le nom de l’argument temporaire est indiqué après « lambda », et tout ce qui suit les deux-points correspond au code qui agira sur cette variable. Il est possible d’utiliser plusieurs arguments, séparés par des virgules, ou même aucun argument avec : lambda : <code>. À titre d’exercice, essayez de réécrire la fonction update_sample_rate_label ci-dessus en utilisant une fonction lambda.

Le widget de tracé de PyQtGraph

Le widget PlotWidget de PyQtGraph permet de générer des graphiques 1D, à l’instar de plt.plot(x,y) de Matplotlib. Nous l’utiliserons pour les graphiques dans le domaine temporel et fréquentiel (PSD), bien qu’il convienne également aux graphiques IQ (que notre analyseur de spectre ne prend pas en charge). Pour les curieux, PlotWidget est une sous-classe de QGraphicsView de PyQt, qui est un widget permettant d’afficher le contenu d’une QGraphicsScene, qui est une surface permettant de gérer un grand nombre d’éléments graphiques 2D dans Qt. L’important à retenir concernant PlotWidget est qu’il s’agit simplement d’un widget contenant un unique PlotItem. Du point de vue de la documentation, il est donc préférable de se référer directement à la documentation de PlotItem : https://pyqtgraph.readthedocs.io/en/latest/api_reference/graphicsItems/plotitem.html. Un PlotItem contient une ViewBox pour afficher les données à représenter graphiquement, ainsi que des AxisItems et des labels pour afficher les axes et le titre, comme on peut s’y attendre.

Voici un exemple simple d’utilisation d’un PlotWidget (à ajouter dans la méthode __init__ de MainWindow) :

import pyqtgraph as pg
plotWidget = pg.plot(title="My Title")
plotWidget.plot(x, y)

où x et y sont généralement des tableaux NumPy, comme avec la fonction plt.plot() de Matplotlib. Cependant, cela représente un graphique statique où les données ne changent jamais. Pour notre analyseur de spectre, nous souhaitons mettre à jour les données dans notre thread de travail. Par conséquent, lors de l’initialisation du graphique, nous n’avons même pas besoin de lui fournir de données ; il suffit de le configurer. Voici comment nous initialisons le graphique temporel dans notre application d’analyseur de spectre :

# Time plot
time_plot = pg.PlotWidget(labels={'left': 'Amplitude', 'bottom': 'Time [microseconds]'})
time_plot.setMouseEnabled(x=False, y=True)
time_plot.setYRange(-1.1, 1.1)
time_plot_curve_i = time_plot.plot([])
time_plot_curve_q = time_plot.plot([])
layout.addWidget(time_plot, 1, 0)

Vous pouvez constater que nous créons deux graphiques/courbes différents, un pour I et un pour Q. Le reste du code devrait être explicite. Pour pouvoir mettre à jour le graphique, nous devons créer un emplacement (c’est-à-dire une fonction de rappel) dans la méthode __init__ de la fenêtre principale.

def time_plot_callback(samples):
    time_plot_curve_i.setData(samples.real)
    time_plot_curve_q.setData(samples.imag)

Nous connecterons ce slot au signal du thread de travail émis lors de la disponibilité de nouveaux échantillons, comme indiqué plus loin.

La dernière étape dans la méthode __init__ de MainWindow consiste à ajouter deux boutons à droite du graphique. Ces boutons activeront un réglage automatique de la plage. L’un utilisera les valeurs minimales et maximales actuelles, tandis que l’autre définira la plage entre -1,1 et 1,1 (correspondant aux limites de conversion analogique-numérique de nombreux SDR, plus une marge de 10 %). Nous créerons une mise en page interne, plus précisément un QVBoxLayout, pour empiler verticalement ces deux boutons. Voici le code permettant d’ajouter les boutons :

# Boutons de plage automatique du graphique temporel
time_plot_auto_range_layout = QVBoxLayout()
layout.addLayout(time_plot_auto_range_layout, 1, 1)
auto_range_button = QPushButton('Auto Range')
auto_range_button.clicked.connect(lambda : time_plot.autoRange()) # lambda signifie simplement qu'il s'agit d'une fonction sans nom
time_plot_auto_range_layout.addWidget(auto_range_button)
auto_range_button2 = QPushButton('-1 to +1\n(ADC limits)')
auto_range_button2.clicked.connect(lambda : time_plot.setYRange(-1.1, 1.1))
time_plot_auto_range_layout.addWidget(auto_range_button2)

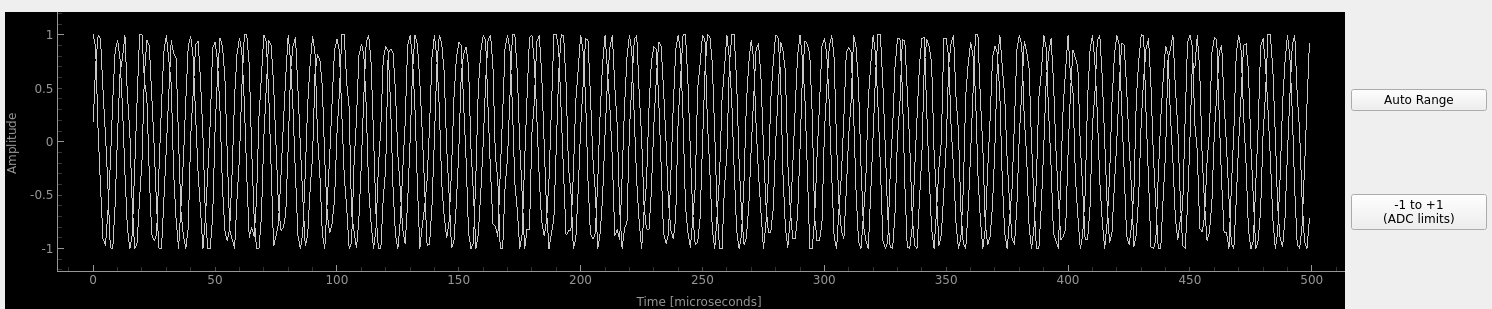

Et voici à quoi cela ressemble au final :

Nous utiliserons un modèle similaire pour le graphique du domaine fréquentiel (PSD).

ImageItem de PyQtGraph

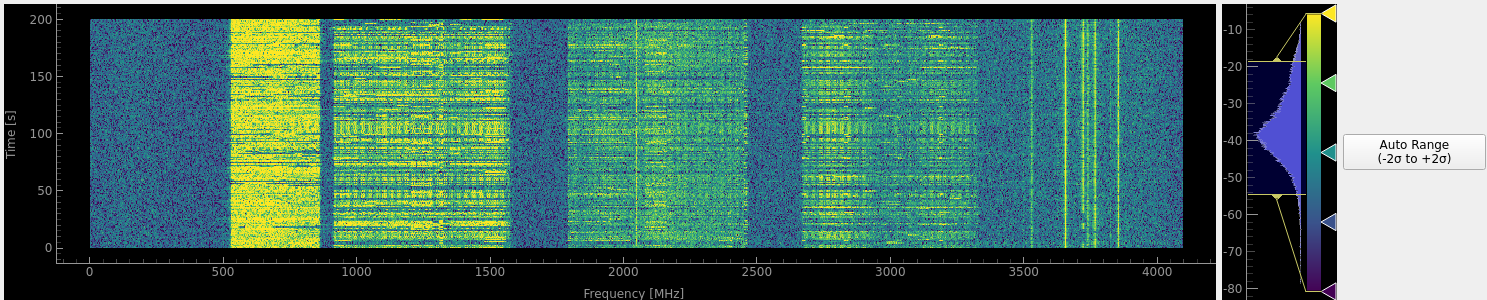

Un analyseur de spectre se doit d’afficher un spectrogramme en cascade (ou spectrogramme en temps réel). Pour cela, nous utiliserons l’objet ImageItem de PyQtGraph, qui génère des images à 1, 3 ou 4 canaux. Un canal correspond à un tableau 2D de nombres flottants ou entiers, qui utilise ensuite une table de correspondance (LUT) pour appliquer une palette de couleurs et créer l’image. On peut également utiliser les formats RGB (3 canaux) ou RGBA (4 canaux). Nous calculerons notre spectrogramme sous forme d’un tableau NumPy 2D de nombres flottants et le transmettrons directement à l’objet ImageItem. Nous choisirons une palette de couleurs et exploiterons la fonctionnalité intégrée d’affichage d’une LUT graphique permettant de visualiser la distribution des valeurs de nos données et l’application de la palette.

L’initialisation du spectrogramme watefall est assez simple : nous utilisons un PlotWidget comme conteneur (afin de conserver l’affichage des axes x et y) et y ajoutons un ImageItem.

# Waterfall plot
waterfall = pg.PlotWidget(labels={'left': 'Time [s]', 'bottom': 'Frequency [MHz]'})
imageitem = pg.ImageItem(axisOrder='col-major') # cet argument est simplement pour la performance
waterfall.addItem(imageitem)
waterfall.setMouseEnabled(x=False, y=False)
waterfall_layout.addWidget(waterfall)

Le slot/callback associé à la mise à jour des données en cascade, qui se trouve dans MainWindow’s __init__, est le suivant :

def waterfall_plot_callback(spectrogram):
    imageitem.setImage(spectrogram, autoLevels=False)
    sigma = np.std(spectrogram)
    mean = np.mean(spectrogram)
    self.spectrogram_min = mean - 2*sigma # save to window state
    self.spectrogram_max = mean + 2*sigma

Le spectrogramme sera un tableau NumPy 2D de nombres flottants. Outre la définition des données de l’image, nous calculerons les valeurs minimale et maximale de la palette de couleurs, en fonction de la moyenne et de la variance des données, que nous utiliserons ultérieurement. La dernière partie du code de l’interface graphique du spectrogramme consiste à créer la barre de couleurs, qui définit également la palette de couleurs utilisée.

# Colorbar for waterfall
colorbar = pg.HistogramLUTWidget()
colorbar.setImageItem(imageitem) # Connecte la barre à l'élément image du spectrogramme
colorbar.item.gradient.loadPreset('viridis') #  définit la palette de couleurs, et définit également l'élément image
imageitem.setLevels((-30, 20)) # doit être placé après la création de la barre de couleur (pour une raison inconnue)
waterfall_layout.addWidget(colorbar)

La deuxième ligne est importante ; c’est elle qui relie la barre de couleurs à l’élément ImageItem. C’est également dans ce code que l’on choisit la palette de couleurs et que l’on définit les niveaux de départ (de -30 dB à +20 dB dans notre cas). Le code du thread de travail illustre le calcul et le stockage du tableau 2D du spectrogramme. Ci-dessous, une capture d’écran de cette partie de l’interface graphique montre l’incroyable fonctionnalité intégrée de la barre de couleurs et de l’affichage de la LUT. Notez que la courbe en cloche horizontale représente la distribution des valeurs du spectrogramme, une information très utile.

Worker Thread

Rappelez-vous, au début de ce chapitre, nous avons appris à créer un thread séparé à l’aide d’une classe nommée SDRWorker et de sa fonction run(). C’est dans ce thread que nous placerons tout notre code SDR et DSP, à l’exception de l’initialisation du SDR, que nous effectuerons globalement pour le moment. Ce thread de travail sera également chargé de mettre à jour les trois graphiques en émettant des signaux lorsque de nouveaux échantillons sont disponibles, afin de déclencher les fonctions de rappel que nous avons déjà créées dans MainWindow, qui mettent finalement à jour les graphiques. La classe SDRWorker se divise en trois sections :

1. init() - utilisée pour initialiser un état, comme le tableau 2D du spectrogramme.
2. PyQt Signals - nous devons définir les signaux personnalisés qui seront émis
3. PyQt Slots - les fonctions de rappel déclenchées par des événements d’interface graphique, comme le déplacement d’un curseur
4. run() - la boucle principale qui s’exécute en continu

Signaux PyQt

Dans le code de l’interface graphique, nous n’avions pas besoin de définir de signaux, car ils étaient intégrés aux widgets utilisés, comme le signal valueChanged de QSlider. Notre classe SDRWorker est personnalisée, et tous les signaux que nous souhaitons émettre doivent être définis avant d’appeler run(). Voici le code de la classe SDRWorker, qui définit quatre signaux que nous utiliserons, ainsi que leurs types de données correspondants :

# Signaux PyQt
time_plot_update = pyqtSignal(np.ndarray)
freq_plot_update = pyqtSignal(np.ndarray)
waterfall_plot_update = pyqtSignal(np.ndarray)
end_of_run = pyqtSignal() # se produit plusieurs fois par seconde

Les trois premiers signaux envoient un seul objet : un tableau NumPy. Le dernier signal n’envoie aucun objet. Il est également possible d’envoyer plusieurs objets simultanément, en séparant les types de données par des virgules, mais cela n’est pas nécessaire pour notre application. À n’importe quel endroit de la fonction run(), nous pouvons émettre un signal vers le thread d’interface graphique en une seule ligne de code, par exemple :

self.time_plot_update.emit(samples)

Il reste une dernière étape pour établir toutes les connexions signaux/slots : dans le code de l’interface graphique (qui se trouve à la toute fin de la méthode __init__ de MainWindow), nous devons connecter les signaux du thread de travail aux slots de l’interface graphique, par exemple :

worker.time_plot_update.connect(time_plot_callback) # connection du signal à la fonction d'appel (callback)

Rappelez-vous que worker est l’instance de la classe SDRWorker créée dans le code de l’interface graphique. Nous connectons ici le signal du thread de travail, time_plot_update, à l’emplacement de l’interface graphique, time_plot_callback, défini précédemment. Revoyez les extraits de code présentés jusqu’ici et observez leur fonctionnement. Cela vous permettra de bien comprendre la communication entre l’interface graphique et le thread de travail, un aspect fondamental de la programmation PyQt.

Slots des Worker Threads

Les slots des worker threads sont les fonctions de rappel déclenchées par des événements d’interface graphique, comme le déplacement du curseur de gain. Leur fonctionnement est assez simple ; par exemple, cet emplacement met à jour la valeur de gain du SDR avec la nouvelle valeur sélectionnée par le curseur :

def update_gain(self, val):
    print("Updated gain to:", val, 'dB')
    sdr.set_rx_gain(val)

Worker Thread Run()

La fonction run() est l’endroit où se déroule toute la partie DSP intéressante ! Dans notre application, chaque fonction run() commencera par la réception d’un ensemble d’échantillons provenant du SDR (ou par la simulation d’échantillons si vous n’avez pas de SDR).

# Main loop
def run(self):
    if sdr_type == "pluto":
        samples = sdr.rx()/2**11 # Receive samples
    elif sdr_type == "usrp":
        streamer.recv(recv_buffer, metadata)
        samples = recv_buffer[0] # will be np.complex64
    elif sdr_type == "sim":
        tone = np.exp(2j*np.pi*self.sample_rate*0.1*np.arange(fft_size)/self.sample_rate)
        noise = np.random.randn(fft_size) + 1j*np.random.randn(fft_size)
        samples = self.gain*tone*0.02 + 0.1*noise
        # Truncate to -1 to +1 to simulate ADC bit limits
        np.clip(samples.real, -1, 1, out=samples.real)
        np.clip(samples.imag, -1, 1, out=samples.imag)

    ...

Comme vous pouvez le constater, pour l’exemple simulé, nous générons une tonalité avec du bruit blanc, puis nous tronquons les échantillons de -1 à +1.

Passons maintenant au traitement numérique du signal (DSP) ! Nous savons qu’il nous faudra effectuer la transformée de Fourier rapide (FFT) pour obtenir le graphique dans le domaine fréquentiel et le spectrogramme. Il s’avère que nous pouvons simplement utiliser la densité spectrale de puissance (DSP) de cet ensemble d’échantillons comme une ligne du spectrogramme. Il nous suffit donc de décaler notre spectrogramme/diagramme en cascade d’une ligne vers le haut et d’ajouter cette nouvelle ligne en bas (ou en haut, peu importe). À chaque mise à jour du graphique, nous émettons le signal contenant les données mises à jour. Nous signalons également la fin de la fonction run() afin que le thread de l’interface graphique lance immédiatement un nouvel appel à run(). Au final, le code est plutôt court.

...

self.time_plot_update.emit(samples[0:time_plot_samples])

PSD = 10.0*np.log10(np.abs(np.fft.fftshift(np.fft.fft(samples)))**2/fft_size)
self.PSD_avg = self.PSD_avg * 0.99 + PSD * 0.01
self.freq_plot_update.emit(self.PSD_avg)

self.spectrogram[:] = np.roll(self.spectrogram, 1, axis=1) # shifts waterfall 1 row
self.spectrogram[:,0] = PSD # fill last row with new fft results
self.waterfall_plot_update.emit(self.spectrogram)

self.end_of_run.emit() # emit the signal to keep the loop going
# end of run()

Notez que nous n’envoyons pas l’intégralité des échantillons au graphique temporel, car cela représenterait un nombre excessif de points. Seuls les 500 premiers échantillons sont envoyés (paramétrable en début de script, non affiché ici). Pour le graphique de la densité spectrale de puissance (DSP), nous utilisons une moyenne mobile de la DSP, obtenue en stockant la DSP précédente et en y ajoutant 1 % de la nouvelle DSP. Cette méthode simple permet de lisser le graphique de la DSP. Notez que l’ordre d’appel de la fonction emit() pour les signaux est indifférent ; ils auraient tout aussi bien pu être tous placés à la fin de la fonction run().

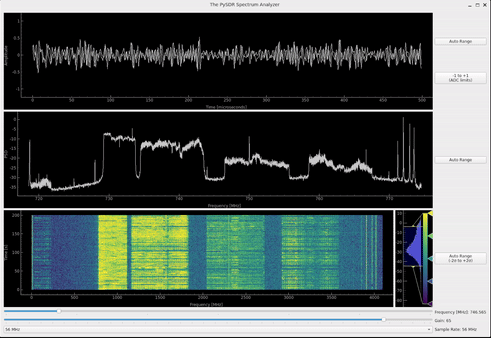

Exemple final : Code complet

Jusqu’à présent, nous avons examiné des extraits de code de l’application d’analyse de spectre. Nous allons maintenant étudier le code complet et l’exécuter. Il est compatible avec PlutoSDR, USRP et le mode simulation. Si vous ne possédez ni PlutoSDR ni USRP, laissez le code tel quel ; il utilisera alors le mode simulation. Sinon, modifiez sdr_type. En mode simulation, si vous augmentez le gain au maximum, vous constaterez que le signal est tronqué dans le domaine temporel, ce qui provoque l’apparition de signaux parasites dans le domaine fréquentiel.

N’hésitez pas à utiliser ce code comme point de départ pour votre propre application SDR en temps réel ! Vous trouverez ci-dessous une animation de l’application en action, utilisant un PlutoSDR pour analyser la bande cellulaire 750 MHz, puis la bande Wi-Fi 2,4 GHz. Une version de meilleure qualité est disponible sur YouTube ici here.

Bogues connus (pour aider à les corriger, modifiez ce fichier edit this) :

1. L’axe des x du spectrogramme ne se met pas à jour lorsque l’on modifie la fréquence centrale (contrairement au graphique PSD)

Code complet :

from PyQt6.QtCore import QSize, Qt, QThread, pyqtSignal, QObject, QTimer
from PyQt6.QtWidgets import QApplication, QMainWindow, QGridLayout, QWidget, QSlider, QLabel, QHBoxLayout, QVBoxLayout, QPushButton, QComboBox  # tested with PyQt6==6.7.0
import pyqtgraph as pg # tested with pyqtgraph==0.13.7
import numpy as np
import time
import signal # lets control-C actually close the app

# Valeurs par défaut
fft_size = 4096 # determines buffer size
num_rows = 200
center_freq = 750e6
sample_rates = [56, 40, 20, 10, 5, 2, 1, 0.5] # MHz
sample_rate = sample_rates[0] * 1e6
time_plot_samples = 500
gain = 50 # 0 to 73 dB. int

sdr_type = "sim" # or "usrp" or "pluto"

# Initialisation du SDR
if sdr_type == "pluto":
    import adi
    sdr = adi.Pluto("ip:192.168.1.10")
    sdr.rx_lo = int(center_freq)
    sdr.sample_rate = int(sample_rate)
    sdr.rx_rf_bandwidth = int(sample_rate*0.8) # antialiasing filter bandwidth
    sdr.rx_buffer_size = int(fft_size)
    sdr.gain_control_mode_chan0 = 'manual'
    sdr.rx_hardwaregain_chan0 = gain # dB
elif sdr_type == "usrp":
    import uhd
    #usrp = uhd.usrp.MultiUSRP(args="addr=192.168.1.10")
    usrp = uhd.usrp.MultiUSRP(args="addr=192.168.1.201")
    usrp.set_rx_rate(sample_rate, 0)
    usrp.set_rx_freq(uhd.libpyuhd.types.tune_request(center_freq), 0)
    usrp.set_rx_gain(gain, 0)

    # Configuration du flux (stream) et du buiffer de réception
    st_args = uhd.usrp.StreamArgs("fc32", "sc16")
    st_args.channels = [0]
    metadata = uhd.types.RXMetadata()
    streamer = usrp.get_rx_stream(st_args)
    recv_buffer = np.zeros((1, fft_size), dtype=np.complex64)

    # Démarrage du flux
    stream_cmd = uhd.types.StreamCMD(uhd.types.StreamMode.start_cont)
    stream_cmd.stream_now = True
    streamer.issue_stream_cmd(stream_cmd)

    def flush_buffer():
        for _ in range(10):
            streamer.recv(recv_buffer, metadata)

class SDRWorker(QObject):
    def __init__(self):
        super().__init__()
        self.gain = gain
        self.sample_rate = sample_rate
        self.freq = 0 # in kHz, to deal with QSlider being ints and with a max of 2 billion
        self.spectrogram = -50*np.ones((fft_size, num_rows))
        self.PSD_avg = -50*np.ones(fft_size)

    # Signaux PyQt
    time_plot_update = pyqtSignal(np.ndarray)
    freq_plot_update = pyqtSignal(np.ndarray)
    waterfall_plot_update = pyqtSignal(np.ndarray)
    end_of_run = pyqtSignal() # happens many times a second

    # Slots PyQt
    def update_freq(self, val): # TODO: WE COULD JUST MODIFY THE SDR IN THE GUI THREAD
        print("Updated freq to:", val, 'kHz')
        if sdr_type == "pluto":
            sdr.rx_lo = int(val*1e3)
        elif sdr_type == "usrp":
            usrp.set_rx_freq(uhd.libpyuhd.types.tune_request(val*1e3), 0)
            flush_buffer()

    def update_gain(self, val):
        print("Updated gain to:", val, 'dB')
        self.gain = val
        if sdr_type == "pluto":
            sdr.rx_hardwaregain_chan0 = val
        elif sdr_type == "usrp":
            usrp.set_rx_gain(val, 0)
            flush_buffer()

    def update_sample_rate(self, val):
        print("Updated sample rate to:", sample_rates[val], 'MHz')
        if sdr_type == "pluto":
            sdr.sample_rate = int(sample_rates[val] * 1e6)
            sdr.rx_rf_bandwidth = int(sample_rates[val] * 1e6 * 0.8)
        elif sdr_type == "usrp":
            usrp.set_rx_rate(sample_rates[val] * 1e6, 0)
            flush_buffer()

    # Boucle principale
    def run(self):
        start_t = time.time()

        if sdr_type == "pluto":
            samples = sdr.rx()/2**11 # Receive samples
        elif sdr_type == "usrp":
            streamer.recv(recv_buffer, metadata)
            samples = recv_buffer[0] # will be np.complex64
        elif sdr_type == "sim":
            tone = np.exp(2j*np.pi*self.sample_rate*0.1*np.arange(fft_size)/self.sample_rate)
            noise = np.random.randn(fft_size) + 1j*np.random.randn(fft_size)
            samples = self.gain*tone*0.02 + 0.1*noise
            # Truncate to -1 to +1 to simulate ADC bit limits
            np.clip(samples.real, -1, 1, out=samples.real)
            np.clip(samples.imag, -1, 1, out=samples.imag)

        self.time_plot_update.emit(samples[0:time_plot_samples])

        PSD = 10.0*np.log10(np.abs(np.fft.fftshift(np.fft.fft(samples)))**2/fft_size)
        self.PSD_avg = self.PSD_avg * 0.99 + PSD * 0.01
        self.freq_plot_update.emit(self.PSD_avg)

        self.spectrogram[:] = np.roll(self.spectrogram, 1, axis=1) # shifts waterfall 1 row
        self.spectrogram[:,0] = PSD # fill last row with new fft results
        self.waterfall_plot_update.emit(self.spectrogram)

        print("Frames per second:", 1/(time.time() - start_t))
        self.end_of_run.emit() # emit the signal to keep the loop going


# Sous-classe QMainWindow pour configurer la fenêtre principale de
la fenêtre application
class MainWindow(QMainWindow):
    def __init__(self):
        super().__init__()

        self.setWindowTitle("The PySDR Spectrum Analyzer")
        self.setFixedSize(QSize(1500, 1000)) # window size, starting size should fit on 1920 x 1080

        self.spectrogram_min = 0
        self.spectrogram_max = 0

        layout = QGridLayout() # overall layout

        # Initialisation du worker et du thread
        self.sdr_thread = QThread()
        self.sdr_thread.setObjectName('SDR_Thread') # so we can see it in htop, note you have to hit F2 -> Display options -> Show custom thread names
        worker = SDRWorker()
        worker.moveToThread(self.sdr_thread)

        # Affichage temporel
        time_plot = pg.PlotWidget(labels={'left': 'Amplitude', 'bottom': 'Time [microseconds]'})
        time_plot.setMouseEnabled(x=False, y=True)
        time_plot.setYRange(-1.1, 1.1)
        time_plot_curve_i = time_plot.plot([])
        time_plot_curve_q = time_plot.plot([])
        layout.addWidget(time_plot, 1, 0)

        # Boutons de plage automatique du graphique temporel
        time_plot_auto_range_layout = QVBoxLayout()
        layout.addLayout(time_plot_auto_range_layout, 1, 1)
        auto_range_button = QPushButton('Auto Range')
        auto_range_button.clicked.connect(lambda : time_plot.autoRange()) # lambda just means its an unnamed function
        time_plot_auto_range_layout.addWidget(auto_range_button)
        auto_range_button2 = QPushButton('-1 to +1\n(ADC limits)')
        auto_range_button2.clicked.connect(lambda : time_plot.setYRange(-1.1, 1.1))
        time_plot_auto_range_layout.addWidget(auto_range_button2)

        # Graohique fréquentiel
        freq_plot = pg.PlotWidget(labels={'left': 'PSD', 'bottom': 'Frequency [MHz]'})
        freq_plot.setMouseEnabled(x=False, y=True)
        freq_plot_curve = freq_plot.plot([])
        freq_plot.setXRange(center_freq/1e6 - sample_rate/2e6, center_freq/1e6 + sample_rate/2e6)
        freq_plot.setYRange(-30, 20)
        layout.addWidget(freq_plot, 2, 0)

        # Bouton de sélection automatique de la plage de fréquence
        auto_range_button = QPushButton('Auto Range')
        auto_range_button.clicked.connect(lambda : freq_plot.autoRange()) # lambda just means its an unnamed function
        layout.addWidget(auto_range_button, 2, 1)

        # Conteneur pour les éléments liés au flux vidéo
        waterfall_layout = QHBoxLayout()
        layout.addLayout(waterfall_layout, 3, 0)

        # Affichage graphique du spectrogramme
        waterfall = pg.PlotWidget(labels={'left': 'Time [s]', 'bottom': 'Frequency [MHz]'})
        imageitem = pg.ImageItem(axisOrder='col-major') # this arg is purely for performance
        waterfall.addItem(imageitem)
        waterfall.setMouseEnabled(x=False, y=False)
        waterfall_layout.addWidget(waterfall)

        # Colorbar for waterfall
        colorbar = pg.HistogramLUTWidget()
        colorbar.setImageItem(imageitem) # connects the bar to the waterfall imageitem
        colorbar.item.gradient.loadPreset('viridis') # set the color map, also sets the imageitem
        imageitem.setLevels((-30, 20)) # needs to come after colorbar is created for some reason
        waterfall_layout.addWidget(colorbar)

        # Waterfall auto range button
        auto_range_button = QPushButton('Auto Range\n(-2σ to +2σ)')
        def update_colormap():
            imageitem.setLevels((self.spectrogram_min, self.spectrogram_max))
            colorbar.setLevels(self.spectrogram_min, self.spectrogram_max)
        auto_range_button.clicked.connect(update_colormap)
        layout.addWidget(auto_range_button, 3, 1)

        # Freq slider with label, all units in kHz
        freq_slider = QSlider(Qt.Orientation.Horizontal)
        freq_slider.setRange(0, int(6e6))
        freq_slider.setValue(int(center_freq/1e3))
        freq_slider.setTickPosition(QSlider.TickPosition.TicksBelow)
        freq_slider.setTickInterval(int(1e6))
        freq_slider.sliderMoved.connect(worker.update_freq) # there's also a valueChanged option
        freq_label = QLabel()
        def update_freq_label(val):
            freq_label.setText("Frequency [MHz]: " + str(val/1e3))
            freq_plot.autoRange()
        freq_slider.sliderMoved.connect(update_freq_label)
        update_freq_label(freq_slider.value()) # initialize the label
        layout.addWidget(freq_slider, 4, 0)
        layout.addWidget(freq_label, 4, 1)

        # Gain slider with label
        gain_slider = QSlider(Qt.Orientation.Horizontal)
        gain_slider.setRange(0, 73)
        gain_slider.setValue(gain)
        gain_slider.setTickPosition(QSlider.TickPosition.TicksBelow)
        gain_slider.setTickInterval(2)
        gain_slider.sliderMoved.connect(worker.update_gain)
        gain_label = QLabel()
        def update_gain_label(val):
            gain_label.setText("Gain: " + str(val))
        gain_slider.sliderMoved.connect(update_gain_label)
        update_gain_label(gain_slider.value()) # initialize the label
        layout.addWidget(gain_slider, 5, 0)
        layout.addWidget(gain_label, 5, 1)

        # Sample rate dropdown using QComboBox
        sample_rate_combobox = QComboBox()
        sample_rate_combobox.addItems([str(x) + ' MHz' for x in sample_rates])
        sample_rate_combobox.setCurrentIndex(0) # should match the default at the top
        sample_rate_combobox.currentIndexChanged.connect(worker.update_sample_rate)
        sample_rate_label = QLabel()
        def update_sample_rate_label(val):
            sample_rate_label.setText("Sample Rate: " + str(sample_rates[val]) + " MHz")
        sample_rate_combobox.currentIndexChanged.connect(update_sample_rate_label)
        update_sample_rate_label(sample_rate_combobox.currentIndex()) # initialize the label
        layout.addWidget(sample_rate_combobox, 6, 0)
        layout.addWidget(sample_rate_label, 6, 1)

        central_widget = QWidget()
        central_widget.setLayout(layout)
        self.setCentralWidget(central_widget)

        # Signals and slots stuff
        def time_plot_callback(samples):
            time_plot_curve_i.setData(samples.real)
            time_plot_curve_q.setData(samples.imag)

        def freq_plot_callback(PSD_avg):
            # TODO figure out if there's a way to just change the visual ticks instead of the actual x vals
            f = np.linspace(freq_slider.value()*1e3 - worker.sample_rate/2.0, freq_slider.value()*1e3 + worker.sample_rate/2.0, fft_size) / 1e6
            freq_plot_curve.setData(f, PSD_avg)
            freq_plot.setXRange(freq_slider.value()*1e3/1e6 - worker.sample_rate/2e6, freq_slider.value()*1e3/1e6 + worker.sample_rate/2e6)

        def waterfall_plot_callback(spectrogram):
            imageitem.setImage(spectrogram, autoLevels=False)
            sigma = np.std(spectrogram)
            mean = np.mean(spectrogram)
            self.spectrogram_min = mean - 2*sigma # save to window state
            self.spectrogram_max = mean + 2*sigma

        def end_of_run_callback():
            QTimer.singleShot(0, worker.run) # Run worker again immediately

        worker.time_plot_update.connect(time_plot_callback) # connect the signal to the callback
        worker.freq_plot_update.connect(freq_plot_callback)
        worker.waterfall_plot_update.connect(waterfall_plot_callback)
        worker.end_of_run.connect(end_of_run_callback)

        self.sdr_thread.started.connect(worker.run) # kicks off the worker when the thread starts
        self.sdr_thread.start()


app = QApplication([])
window = MainWindow()
window.show() # Windows are hidden by default
signal.signal(signal.SIGINT, signal.SIG_DFL) # this lets control-C actually close the app
app.exec() # Start the event loop

if sdr_type == "usrp":
    stream_cmd = uhd.types.StreamCMD(uhd.types.StreamMode.stop_cont)
    streamer.issue_stream_cmd(stream_cmd)
