7. Python 玩转 bladeRF¶

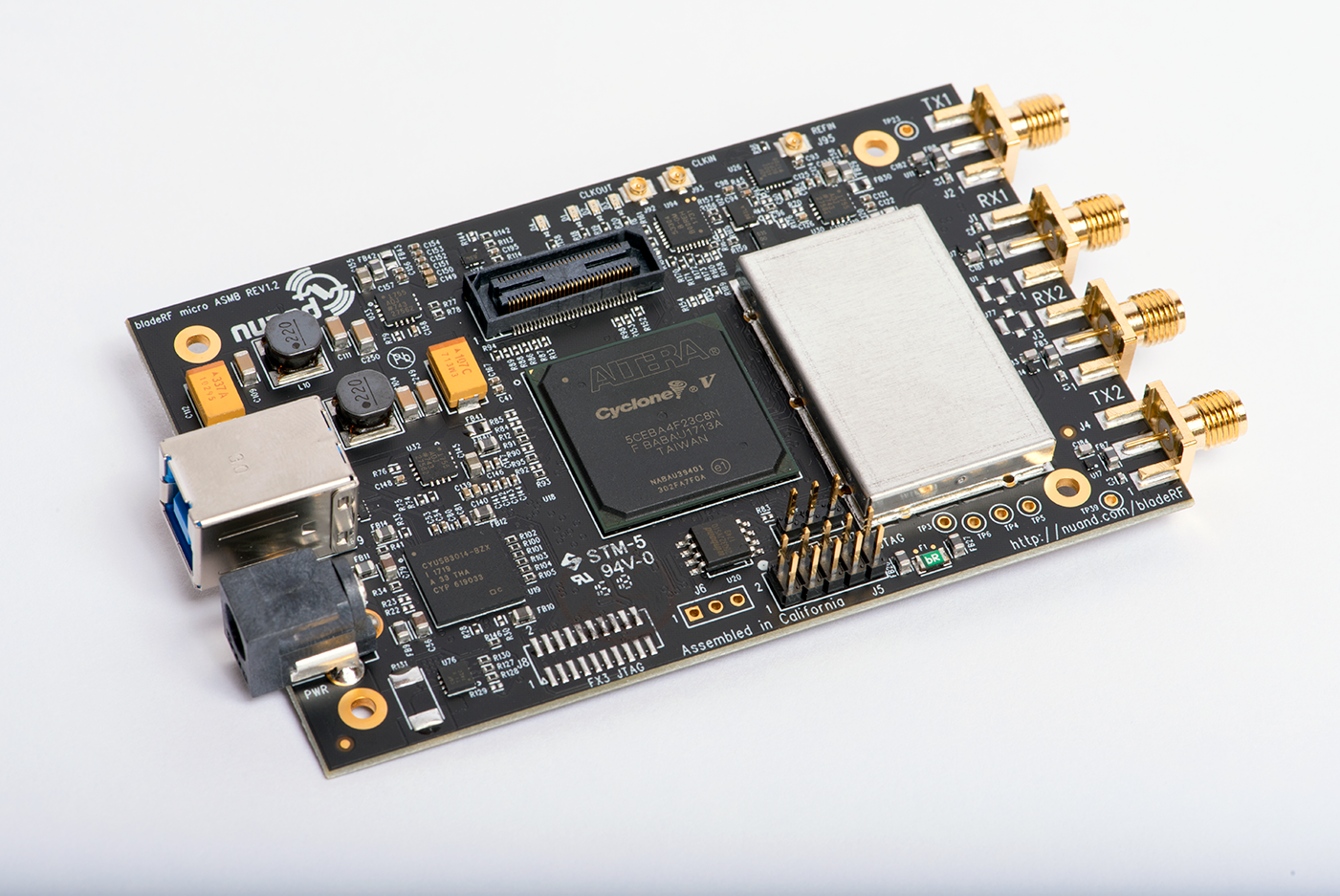

Nuand 推出的 bladeRF 2.0（也叫 bladeRF 2.0 micro）是一款基于 USB 3.0 的 SDR，具备两路接收通道、两路发射通道，可调谐频率范围为 47 MHz 到 6 GHz，最高可支持 61 MHz 的采样率，经过 hack 后甚至可以到 122 MHz。它和 USRP B210 以及 PlutoSDR 一样，使用的是 AD9361 射频集成电路（RFIC），因此射频性能会比较接近。 bladeRF 2.0 于 2021 年发布，尺寸保持在 2.5” x 4.5” 的小体积，并提供两种不同 FPGA 容量的版本（xA4 和 xA9）。虽然本章聚焦于 bladeRF 2.0，但其中不少代码同样适用于最早于 2013 年推出的初代 bladeRF。

bladeRF 架构¶

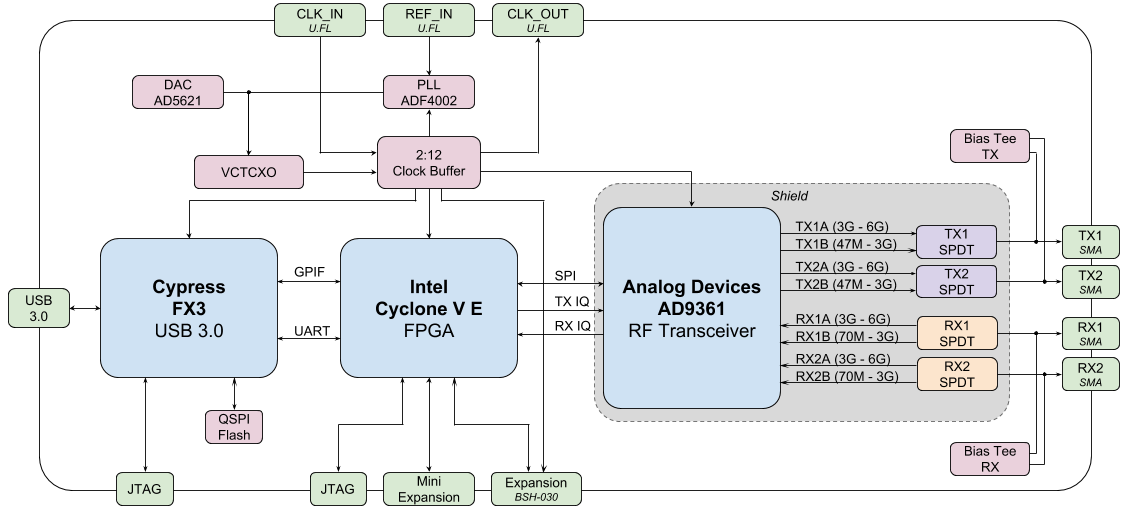

从高层来看，bladeRF 2.0 基于 AD9361 RFIC，搭配 Cyclone V FPGA（49 kLE 的 5CEA4 或 301 kLE 的 5CEA9），以及一颗 Cypress FX3 USB 3.0 控制器，其内部带有 200 MHz 的 ARM9 核，并加载了定制固件。 bladeRF 2.0 的方框图如下所示：

FPGA 负责控制 RFIC、执行数字滤波、将数据打包后通过 USB 传输（以及其他一些工作）。 FPGA 镜像的源代码使用 VHDL 编写，如果你想编译自定义镜像，则需要使用免费的 Quartus Prime Lite 设计软件。预编译镜像可以在这里获取。

Cypress FX3 固件的源代码也是开源的，其中包含以下功能代码：

加载 FPGA 镜像
通过 USB 3.0 在 FPGA 与主机之间传输 IQ 样本
通过 UART 控制 FPGA 的 GPIO

从信号流的角度看，它有两路接收通道和两路发射通道，而且每个通道根据所用频段的不同，都对应 RFIC 的低频和高频输入/输出路径。正因为如此，在 RFIC 与 SMA 接头之间需要一个单刀双掷（SPDT）电子射频开关。 Bias Tee（也叫 Bias-T）是板载电路，它会在 SMA 接头上提供约 4.5V 的直流电，用来方便地为外部放大器或其他射频器件供电。这部分额外的直流偏置位于 SDR 的射频侧，因此不会干扰基本的收发操作。

JTAG 是一种调试接口，可用于在开发过程中测试和验证设计。

在本章末尾，我们还会讨论 VCTCXO 振荡器、PLL，以及扩展接口。

bladeRF 的软件与硬件配置¶

在 Ubuntu 上安装 bladeRF（或 WSL 中的 Ubuntu）¶

在 Ubuntu 以及其他基于 Debian 的系统上，可以使用下面的命令安装 bladeRF 软件：

sudo apt update
sudo apt install cmake python3-pip libusb-1.0-0
cd ~
git clone --depth 1 https://github.com/Nuand/bladeRF.git
cd bladeRF/host
mkdir build && cd build
cmake ..
make -j8
sudo make install
sudo ldconfig
cd ../libraries/libbladeRF_bindings/python
sudo python3 setup.py install

这会安装 libbladerf 库、Python 绑定、bladeRF 命令行工具、固件下载器，以及 FPGA 比特流下载器。要检查你安装的库版本，可以使用 bladerf-tool version (本文写作时使用的是 libbladeRF v2.5.0)。

如果你是通过 WSL 使用 Ubuntu，那么在 Windows 侧需要先把 bladeRF 的 USB 设备转发到 WSL。首先安装最新版本的 usbipd utility msi （本文默认你使用的是 usbipd-win 4.0.0 或更高版本），然后以管理员模式打开 PowerShell 并执行：

usbipd list
# （找到标记为 bladeRF 2.0 的 BUSID，并代入下面的命令）
usbipd bind --busid 1-23
usbipd attach --wsl --busid 1-23

在 WSL 这边，你应该能通过 lsusb 看到一个新设备项，名称类似 Nuand LLC bladeRF 2.0 micro。注意，如果你希望它自动重新连接，可以在 usbipd attach 命令后加上 --auto-attach 参数。

（可能不需要）对于原生 Linux 和 WSL，我们都需要安装 udev 规则，以避免权限错误：

sudo nano /etc/udev/rules.d/88-nuand.rules

然后把下面这行内容粘贴进去：

ATTRS{idVendor}=="2cf0", ATTRS{idProduct}=="5250", MODE="0666"

保存并退出 nano 的方法是：先按 control-o，然后回车，再按 control-x。要刷新 udev，请执行：

sudo udevadm control --reload-rules && sudo udevadm trigger

如果你使用的是 WSL，并且它提示 Failed to send reload request: No such file or directory，那就说明 udev 服务没有运行。这时你需要执行 sudo nano /etc/wsl.conf，并加入以下内容：

[boot]
command="service udev start"

然后在管理员 PowerShell 中执行以下命令来重启 WSL： wsl.exe --shutdown 。

拔下再重新插上你的 bladeRF（WSL 用户还需要重新 attach），然后用下面的命令测试权限：

bladerf-tool probe
bladerf-tool info

如果看到列出了你的 bladeRF 2.0，并且没有出现 Found a bladeRF via VID/PID, but could not open it due to insufficient permissions，就说明配置成功了。如果成功，请顺便记下输出里的 FPGA Version 和 Firmware Version。

（可选）安装最新版本的固件和 FPGA 镜像（本文写作时分别是 v2.4.0 和 v0.15.0）：

cd ~/Downloads
wget https://www.nuand.com/fx3/bladeRF_fw_latest.img
bladerf-tool flash_fw bladeRF_fw_latest.img

# xA4 版本使用：
wget https://www.nuand.com/fpga/hostedxA4-latest.rbf
bladerf-tool flash_fpga hostedxA4-latest.rbf

# xA9 版本使用：
wget https://www.nuand.com/fpga/hostedxA9-latest.rbf
bladerf-tool flash_fpga hostedxA9-latest.rbf

然后给 bladeRF 断电重启一次，也就是拔掉再插上。

接下来我们通过在 FM 广播频段接收 100 万个样本、采样率设为 10 MHz，并把数据写入 /tmp/samples.sc16，来测试它的基本功能：

bladerf-tool rx --num-samples 1000000 /tmp/samples.sc16 100e6 10e6

出现少量 Hit stall for buffer 是正常的；如果最终你看到了一个 4 MB 的 /tmp/samples.sc16 文件，就说明它工作正常。

最后，使用下面的命令测试 Python API：

python3
import bladerf
bladerf.BladeRF()
exit()

如果你看到类似 <BladeRF(<DevInfo(...)>)> 的输出，并且没有 warning/error，那么就说明 Python API 也工作正常。

Windows 与 macOS 下安装 bladeRF¶

如果你使用 Windows（并且不打算走 WSL），请参考 https://github.com/Nuand/bladeRF/wiki/Getting-Started%3A-Windows ；如果你使用 macOS，请参考 https://github.com/Nuand/bladeRF/wiki/Getting-started:-Mac-OSX 。

bladeRF Python API 基础¶

首先，让我们用下面这段脚本从 bladeRF 中查询一些有用的信息。 不要把你的脚本命名为 bladerf.py，否则它会和 bladeRF 的 Python 模块本身发生冲突！

from bladerf import _bladerf
import numpy as np
import matplotlib.pyplot as plt

sdr = _bladerf.BladeRF()

print("Device info:", _bladerf.get_device_list()[0])
print("libbladeRF version:", _bladerf.version()) # v2.5.0
print("Firmware version:", sdr.get_fw_version()) # v2.4.0
print("FPGA version:", sdr.get_fpga_version())   # v0.15.0

rx_ch = sdr.Channel(_bladerf.CHANNEL_RX(0)) # 这里传入 0 或 1
print("sample_rate_range:", rx_ch.sample_rate_range)
print("bandwidth_range:", rx_ch.bandwidth_range)
print("frequency_range:", rx_ch.frequency_range)
print("gain_modes:", rx_ch.gain_modes)
print("manual gain range:", sdr.get_gain_range(_bladerf.CHANNEL_RX(0))) # 通道 0 或 1

对于 bladeRF 2.0 xA9，输出应大致类似下面这样：

Device info: Device Information
    backend  libusb
    serial   f80a27b1010448dfb7a003ef7fa98a59
    usb_bus  2
    usb_addr 5
    instance 0
libbladeRF version: v2.5.0 ("2.5.0-git-624994d")
Firmware version: v2.4.0 ("2.4.0-git-a3d5c55f")
FPGA version: v0.15.0 ("0.15.0")
sample_rate_range: Range
    min   520834
    max   61440000
    step  2
    scale 1.0

bandwidth_range: Range
    min   200000
    max   56000000
    step  1
    scale 1.0

frequency_range: Range
    min   70000000
    max   6000000000
    step  2
    scale 1.0

gain_modes: [<GainMode.Default: 0>, <GainMode.Manual: 1>, <GainMode.FastAttack_AGC: 2>, <GainMode.SlowAttack_AGC: 3>, <GainMode.Hybrid_AGC: 4>]

manual gain range: Range
    min   -15
    max   60
    step  1
    scale 1.0

带宽参数决定了 SDR 在接收时使用的滤波器，因此我们通常把它设置为与 sample_rate/2 相等或略小。增益模式也很重要：设备既支持手动增益模式（由你以 dB 指定增益），也支持自动增益控制（AGC），并提供 fast、slow、hybrid 三种设置。对于频谱监测这类应用，通常更建议使用手动增益（这样你能看出信号什么时候进来、什么时候消失）；而对于接收某个你预期一定存在的特定信号时，AGC 更实用，因为它会自动调节增益，使信号尽可能填满模数转换器（ADC）的动态范围。

要设置 SDR 的主要参数，我们可以加上下面这些代码：

sample_rate = 10e6
center_freq = 100e6
gain = 50 # -15 到 60 dB
num_samples = int(1e6)

rx_ch.frequency = center_freq
rx_ch.sample_rate = sample_rate
rx_ch.bandwidth = sample_rate/2
rx_ch.gain_mode = _bladerf.GainMode.Manual
rx_ch.gain = gain

在 Python 中接收 bladeRF 样本¶

接下来，我们基于上一段代码，在 FM 广播频段以 10 MHz 的采样率接收 100 万个样本，就像前面在命令行里做的那样。只要天线接在 RX1 口上，通常都应该能收到 FM 广播，因为它的信号一般很强。下面这段代码展示了 bladeRF 的同步流（synchronous stream）API 是如何工作的；在开始接收之前，必须先完成流配置，并创建接收缓冲区。 while True: 循环会一直接收，直到达到所请求的样本数。接收到的样本会被存入一个单独的 numpy 数组中，这样我们就可以在循环结束之后再处理它们。

# 配置同步流
sdr.sync_config(layout = _bladerf.ChannelLayout.RX_X1, # 或 RX_X2
                fmt = _bladerf.Format.SC16_Q11, # int16
                num_buffers    = 16,
                buffer_size    = 8192,
                num_transfers  = 8,
                stream_timeout = 3500)

# 创建接收缓冲区
bytes_per_sample = 4 # 不要修改，它始终使用 int16
buf = bytearray(1024 * bytes_per_sample)

# 启用模块
print("Starting receive")
rx_ch.enable = True

# 接收循环
x = np.zeros(num_samples, dtype=np.complex64) # 用来存储 IQ 样本
num_samples_read = 0
while True:
    if num_samples > 0 and num_samples_read == num_samples:
        break
    elif num_samples > 0:
        num = min(len(buf) // bytes_per_sample, num_samples - num_samples_read)
    else:
        num = len(buf) // bytes_per_sample
    sdr.sync_rx(buf, num) # 读入缓冲区
    samples = np.frombuffer(buf, dtype=np.int16)
    samples = samples[0::2] + 1j * samples[1::2] # 转换为复数类型
    samples /= 2048.0 # 缩放到 -1 到 1（它使用的是 12 位 ADC）
    x[num_samples_read:num_samples_read+num] = samples[0:num] # 将 buf 存入 samples 数组
    num_samples_read += num

print("Stopping")
rx_ch.enable = False
print(x[0:10]) # 查看前 10 个 IQ 样本
print(np.max(x)) # 如果这个值接近 1，说明 ADC 过载了，应当减小增益

在结束时出现少量 Hit stall for buffer 是正常的。最后打印出来的那个数值表示接收到的最大样本值；你应当调节增益，让它大约落在 0.5 到 0.8 之间。如果它接近 0.999，就说明接收机已经过载/饱和，信号会发生失真（在频域中会表现为被涂抹开来）。

为了可视化接收到的信号，我们接下来用时频谱来显示这些 IQ 样本（关于时频谱如何工作的更多细节，请参见时频谱/瀑布图小节）。把下面这段代码追加到前一个代码块的末尾：

# 创建时频谱
fft_size = 2048
num_rows = len(x) // fft_size # // 是向下取整的整数除法
spectrogram = np.zeros((num_rows, fft_size))
for i in range(num_rows):
    spectrogram[i,:] = 10*np.log10(np.abs(np.fft.fftshift(np.fft.fft(x[i*fft_size:(i+1)*fft_size])))**2)
extent = [(center_freq + sample_rate/-2)/1e6, (center_freq + sample_rate/2)/1e6, len(x)/sample_rate, 0]
plt.imshow(spectrogram, aspect='auto', extent=extent)
plt.xlabel("Frequency [MHz]")
plt.ylabel("Time [s]")
plt.show()

图中每一条竖着扭动的线都是一个 FM 广播信号。右侧那团脉冲状的东西具体是什么我也不清楚，把增益调低也没有让它消失。

在 Python 中发射 bladeRF 样本¶

使用 bladeRF 发射样本的流程与接收非常相似。最主要的区别在于，我们必须先生成要发射的样本，然后通过 sync_tx 方法把它们写入 bladeRF；这个方法可以一次处理整批样本（最多大约 40 亿个样本）。下面的代码展示了如何发射一个简单的单音信号，并将它重复 30 次。这个单音信号用 numpy 生成，然后被缩放到 -2048 到 2048 之间，以适配 12 位数模转换器（DAC）。随后它会被转换成表示 int16 的字节串，并作为发射缓冲区使用。同步流 API 用来发射这些样本，而 while True: 循环则会持续发射，直到达到指定的重复次数。如果你想发射文件中的样本，也可以直接使用 samples = np.fromfile('yourfile.iq', dtype=np.int16) (或者对应的实际数据类型) 读入样本，然后用 samples.tobytes() 把它们转成字节。不过请记得 DAC 对应的数值范围是 -2048 到 2048。

from bladerf import _bladerf
import numpy as np

sdr = _bladerf.BladeRF()
tx_ch = sdr.Channel(_bladerf.CHANNEL_TX(0)) # 这里传入 0 或 1

sample_rate = 10e6
center_freq = 100e6
gain = 0 # -15 到 60 dB。发射时应从较低值开始慢慢往上加，并确保天线已连接
num_samples = int(1e6)
repeat = 30 # 重复发射次数
print('duration of transmission:', num_samples/sample_rate*repeat, 'seconds')

# 生成待发射的 IQ 样本（这里是一个简单的单音）
t = np.arange(num_samples) / sample_rate
f_tone = 1e6
samples = np.exp(1j * 2 * np.pi * f_tone * t) # 范围是 -1 到 +1
samples = samples.astype(np.complex64)
samples *= 2048.0 # 缩放到 -2048 到 2048（它使用的是 12 位 DAC）
samples = samples.view(np.int16)
buf = samples.tobytes() # 转成字节，并作为发射缓冲区

tx_ch.frequency = center_freq
tx_ch.sample_rate = sample_rate
tx_ch.bandwidth = sample_rate/2
tx_ch.gain = gain

# 配置同步流
sdr.sync_config(layout=_bladerf.ChannelLayout.TX_X1, # 或 TX_X2
                fmt=_bladerf.Format.SC16_Q11, # int16
                num_buffers=16,
                buffer_size=8192,
                num_transfers=8,
                stream_timeout=3500)

print("Starting transmit!")
repeats_remaining = repeat - 1
tx_ch.enable = True
while True:
    sdr.sync_tx(buf, num_samples) # 写入 bladeRF
    print(repeats_remaining)
    if repeats_remaining > 0:
        repeats_remaining -= 1
    else:
        break

print("Stopping transmit")
tx_ch.enable = False

在结束时出现少量 Hit stall for buffer 也是正常的。

如果你想同时发射和接收，那么就必须使用线程。这种情况下，你基本上可以直接使用 Nuand 提供的示例 txrx.py ，它就是专门做这件事的。

振荡器、PLL 与 bladeRF 校准¶

所有直接变频 SDR（包括所有基于 AD9361 的 SDR，例如 USRP B2X0、Analog Devices Pluto 和 bladeRF）都依赖一个单一振荡器来为射频收发器提供稳定时钟。这个振荡器输出频率中的任何偏移或抖动，都会转化为接收或发射信号中的频率偏移和频率抖动。这个振荡器本身位于板上，但也可以选择通过板上的 U.FL 接头输入一个额外的方波或正弦参考信号，对它进行约束。

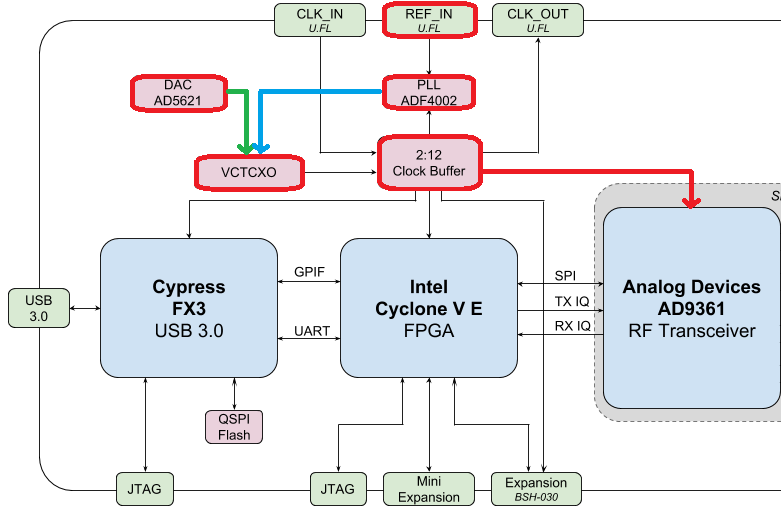

bladeRF 板上使用的是一颗频率为 38.4 MHz 的 Abracon VCTCXO （压控温度补偿晶体振荡器，Voltage-controlled temperature-compensated oscillator）。其中 “温度补偿” 表示它被设计成在较宽的温度范围内都保持稳定。而 “压控” 则表示可以通过施加电压对振荡器频率进行细微调节；在 bladeRF 上，这个电压来自另一颗独立的 10 位 DAC，如下图中绿色部分所示。这意味着我们可以通过软件对振荡器频率做细调，而这正是校准（也叫 trim）bladeRF 的 VCTCXO 的方式。幸运的是，bladeRF 在出厂时就已经做过校准了，后文会详细提到；但如果你手头有测试设备，随着时间推移、振荡器频率发生漂移后，你依然可以进一步手动微调这一数值。

当使用外部频率参考时（几乎可以是任意不超过 300 MHz 的频率），参考信号会被直接送入 bladeRF 板上的 Analog Devices ADF4002 PLL。这个 PLL 会锁定参考信号，并向 VCTCXO 发送一个控制信号（上图蓝色部分），其大小与（经过比例缩放后的）参考输入和 VCTCXO 输出之间的频率差与相位差成正比。当 PLL 锁定之后，PLL 和 VCTCXO 之间的这个信号就会变成一个稳态直流电压，使 VCTCXO 输出维持在 “精确的” 38.4 MHz（前提是参考源本身足够准确），并与参考输入保持相位锁定。在使用外部参考时，你必须启用 clock_ref (无论是在 Python 中还是在 CLI 中)，并设置输入参考频率（也叫 refin_freq），其默认值是 10 MHz。使用外部参考的理由包括更高的频率精度，以及让多台 SDR 共享同一个参考源从而实现同步。

每台 bladeRF 的 VCTCXO DAC trim 值在出厂时都会被校准到室温下 38.4 MHz 误差不超过 1 Hz。你可以把序列号输入到这个页面查看出厂校准值（序列号可以在板上找到，也可以通过 bladerf-tool probe 查看）。根据 Nuand 的说法，一块新板卡通常会优于 0.5 ppm，很多时候甚至接近 0.1 ppm。如果你手头有频率精度测试设备，或者只是想把它恢复到出厂值，可以使用下面的命令：

$ bladeRF-cli -i
bladeRF> flash_init_cal 301 0x2049

其中，把 301 替换为你的 bladeRF 容量型号，把 0x2049 替换为你的 VCTCXO DAC trim 十六进制值。修改后必须重新上电才会生效。

以 122 MHz 采样¶

敬请期待！

bladeRF 扩展接口¶

bladeRF 2.0 提供了一个使用 BSH-030 连接器的扩展接口。关于如何使用这个接口，后续再补充。
