9. Python 玩转 HackRF One

Great Scott Gadgets 推出的 HackRF One 是一款基于 USB 2.0 的 SDR，能够在 1 MHz 到 6 GHz 之间进行发射或接收，采样率范围为 2 到 20 MHz。 它于 2014 年发布，并在这些年里经历了几次小幅改进。 它是少数能够下探到 1 MHz 的低成本可发射 SDR 之一，因此除了更高频段的玩法之外，也非常适合 HF 应用（例如业余无线电）。 它的最大发射功率 15 dBm 也高于大多数其他 SDR；完整的发射功率规格请参见 这个页面 。 它采用半双工工作方式，这意味着任意时刻它只能处于发射或接收其中一种模式，并且它使用的是 8 位 ADC/DAC。

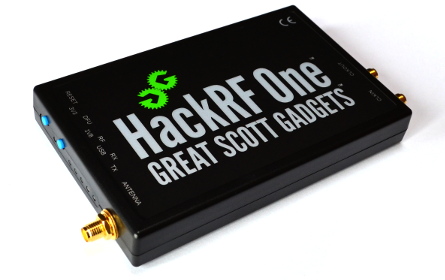

HackRF One

HackRF 架构

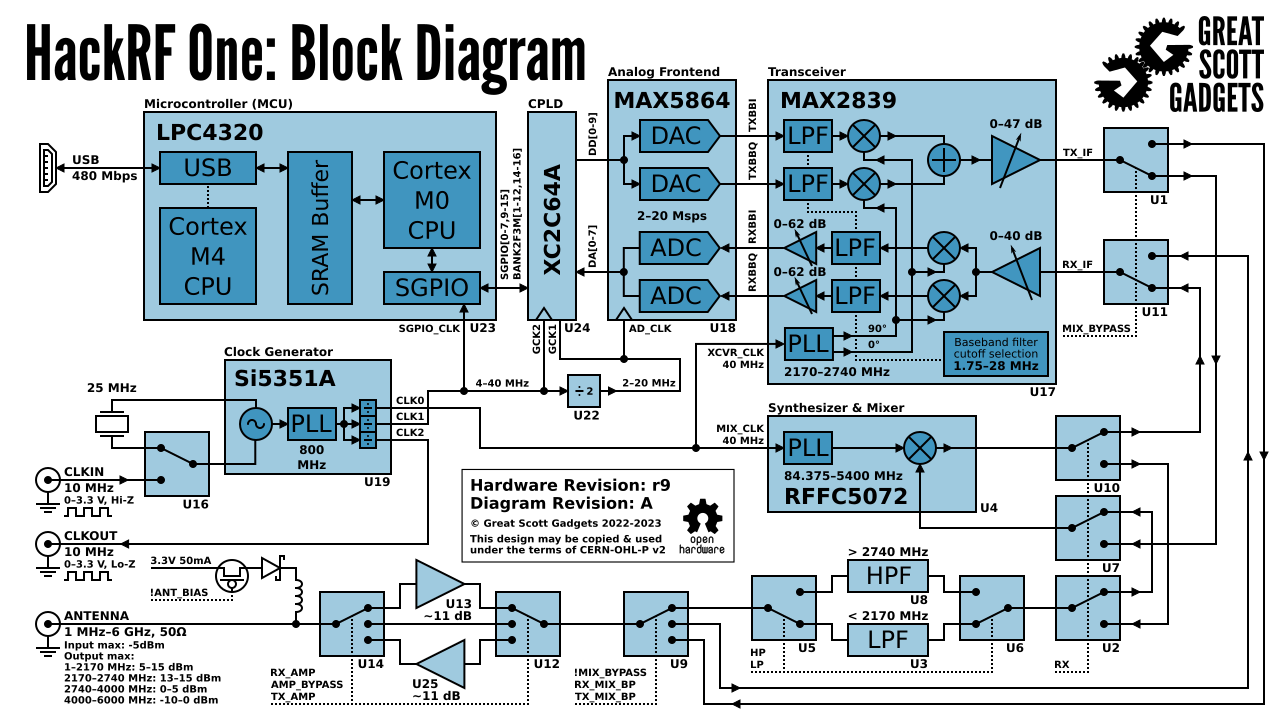

HackRF 的核心是 Analog Devices 的 MAX2839 芯片，它本质上是一颗 2.3 GHz 到 2.7 GHz 的收发器，最初是为 WiMAX 设计的。 它还搭配了一颗 MAX5864 射频前端芯片（本质上就是 ADC 和 DAC），以及一颗 RFFC5072 宽带合成器/VCO（用于在频率上对信号进行上变频和下变频）。 这与大多数其他低成本 SDR 不同，因为后者通常会使用一颗被称为 RFIC 的单芯片方案。 除了设置 RFFC5072 内部生成的频率之外，我们后续会调整的其他参数，比如衰减和模拟滤波，基本都发生在 MAX2839 中。 HackRF 没有像许多 SDR 那样使用 FPGA 或片上系统（SoC），而是使用了一颗复杂可编程逻辑器件（CPLD）作为简单的胶合逻辑，以及一颗基于 ARM 的 LPC4320 微控制器来完成所有板载 DSP 和通过 USB 与主机的交互（包括双向 IQ 样本传输以及 SDR 参数控制）。 下面这张来自 Great Scott Gadgets 的精美方框图展示了最新版 HackRF One 的架构：

HackRF One 方框图

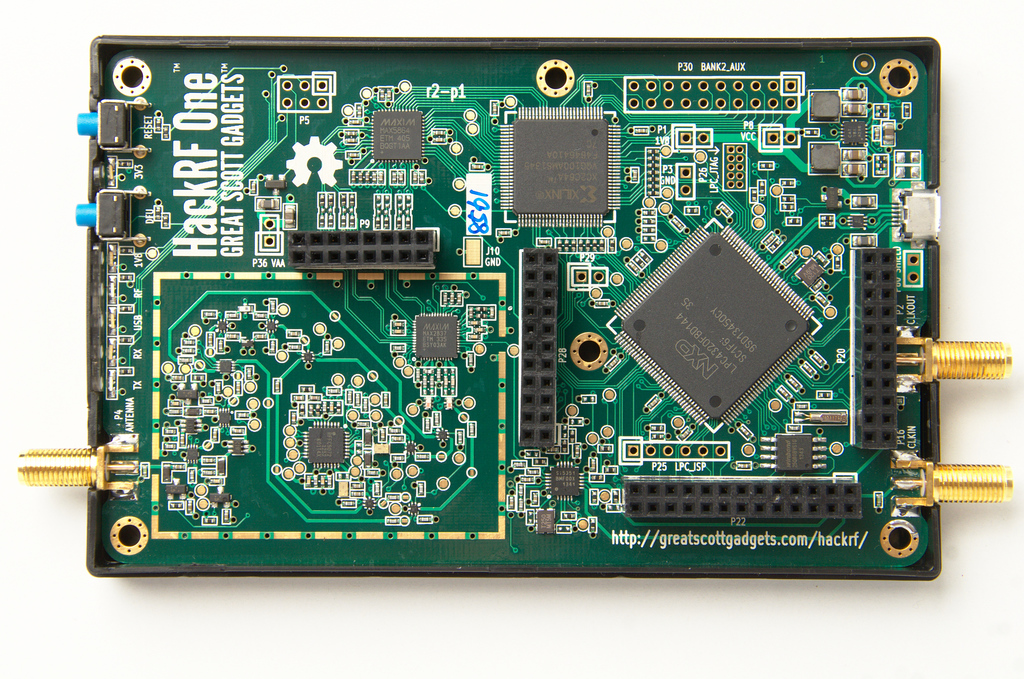

HackRF One 具有很强的可扩展性，也很适合拿来折腾。 塑料外壳内部有四组排针（P9、P20、P22 和 P28），具体说明可以 在这里查看 。 其中，8 路 GPIO 和 4 路 ADC 输入位于 P20 排针，而 SPI、I2C 和 UART 位于 P22 排针。 P28 排针则可以通过触发输入和输出，与其他设备（例如 TR 开关、外部放大器，或另一台 HackRF）同步触发发射/接收操作，其延迟小于一个采样周期。

HackRF One PCB

HackRF 用于本振和 ADC/DAC 的时钟，既可以来自板上的 25 MHz 振荡器，也可以来自通过 SMA 输入的外部 10 MHz 参考时钟。 无论使用哪一种时钟源，HackRF 都会在 CLKOUT 上输出一个 10 MHz 时钟信号；这是一个标准的 3.3V、10 MHz 方波，面向高阻抗负载。 CLKIN 接口则用于输入类似的 10 MHz、3.3V 方波；当检测到输入时钟时，HackRF One 会在开始发射或接收操作时切换为使用这个外部输入，而不是内部晶振。

HackRF 的软件与硬件配置

软件安装流程分为两步：首先安装 Great Scott Gadgets 提供的 HackRF 主库，然后安装 Python API。

安装 HackRF 主库

以下步骤已经在 Ubuntu 22.04 上验证可用（使用的是 2025 年 3 月的 commit hash 17f3943）：

git clone https://github.com/greatscottgadgets/hackrf.git
cd hackrf
git checkout 17f3943
cd host
mkdir build
cd build
cmake ..
make
sudo make install
sudo ldconfig
sudo cp /usr/local/bin/hackrf* /usr/bin/.

安装好 hackrf 后，你将能够使用以下工具：

  • hackrf_info - 读取 HackRF 设备信息，例如序列号和固件版本。
  • hackrf_transfer - 使用 HackRF 发送和接收信号。输入/输出文件采用 8 位有符号正交采样格式。
  • hackrf_sweep - 命令行频谱分析仪。
  • hackrf_clock - 读取和写入时钟输入/输出配置。
  • hackrf_operacake - 配置连接到 HackRF 的 Opera Cake 天线切换器。
  • hackrf_spiflash - 用于给 HackRF 刷写新固件，参见 HackRF 官方固件更新说明 。
  • hackrf_debug - 用于读取和写入寄存器以及其他底层调试配置。

如果你是通过 WSL 使用 Ubuntu，那么在 Windows 侧需要先把 HackRF 的 USB 设备转发到 WSL。 首先安装最新版本的 usbipd utility msi （本文默认你使用的是 usbipd-win 4.0.0 或更高版本），然后以管理员模式打开 PowerShell 并运行：

usbipd list
# 找到标记为 HackRF One 的 BUSID，并代入下面两条命令
usbipd bind --busid 1-10
usbipd attach --wsl --busid 1-10

在 WSL 这边，你应该可以通过 lsusb 看到一个新设备项，名称类似 Great Scott Gadgets HackRF One。 注意，如果你希望它自动重新连接，可以在 usbipd attach 命令后加上 --auto-attach 参数。 最后，你还需要通过下面的命令添加 udev 规则：

echo 'ATTR{idVendor}=="1d50", ATTR{idProduct}=="6089", SYMLINK+="hackrf-one-%k", MODE="660", TAG+="uaccess"' | sudo tee /etc/udev/rules.d/53-hackrf.rules
sudo udevadm trigger

然后把 HackRF One 拔掉再重新插上（并重新执行一次 usbipd attach 这一步）。 需要注意的是，在做下面的测试步骤之前，我一度遇到了权限问题，直到我在 Windows 侧改用 WSL USB Manager 来管理转发到 WSL 的 USB 设备；它似乎也顺便处理了 udev 规则相关的问题。

无论你使用的是原生 Linux 还是 WSL，到这里你都应该可以运行 hackrf_info，并看到类似下面的输出：

hackrf_info version: git-17f39433
libhackrf version: git-17f39433 (0.9)
Found HackRF
Index: 0
Serial number: 00000000000000007687865765a765
Board ID Number: 2 (HackRF One)
Firmware Version: 2024.02.1 (API:1.08)
Part ID Number: 0xa000cb3c 0x004f4762
Hardware Revision: r10
Hardware appears to have been manufactured by Great Scott Gadgets.
Hardware supported by installed firmware: HackRF One

我们再顺手录制一段 FM 频段的 IQ 数据，带宽设为 10 MHz、中心频率设为 100 MHz，并抓取 100 万个样本：

hackrf_transfer -r out.iq -f 100000000 -s 10000000 -n 1000000 -a 0 -l 30 -g 50

这个工具会生成一个 int8 格式的二进制 IQ 文件（每个 IQ 样本占 2 字节），在我们的这个例子里文件应当是 2 MB。 如果你感兴趣，这个录制下来的信号可以通过下面的 Python 代码读入：

import numpy as np
samples = np.fromfile('out.iq', dtype=np.int8)
samples = samples[::2] + 1j * samples[1::2]
print(len(samples))
print(samples[0:10])
print(np.max(samples))

如果你的最大值是 127（也就是 ADC 已经饱和），那么就要把命令末尾那两个增益值调低一些。

安装 HackRF Python API

最后，我们还需要安装 HackRF One 的 Python 绑定 ，它由 GvozdevLeonid 维护。 以下步骤已在 Ubuntu 22.04 上于 2024 年 11 月 4 日使用当时最新的 main 分支验证可用。

sudo apt install libusb-1.0-0-dev
pip install python_hackrf==1.2.7

我们可以用下面这段代码来测试安装是否成功；如果运行时没有报错（同时也不会有任何输出），那基本就说明一切正常了。

from python_hackrf import pyhackrf  # type: ignore
pyhackrf.pyhackrf_init()
sdr = pyhackrf.pyhackrf_open()
sdr.pyhackrf_set_sample_rate(10e6)
sdr.pyhackrf_set_antenna_enable(False)
sdr.pyhackrf_set_freq(100e6)
sdr.pyhackrf_set_amp_enable(False)
sdr.pyhackrf_set_lna_gain(30) # LNA 增益 - 0 到 40 dB，步进为 8 dB
sdr.pyhackrf_set_vga_gain(50) # VGA 增益 - 0 到 62 dB，步进为 2 dB
sdr.pyhackrf_close()

至于真正接收样本的测试，请看下文给出的示例代码。

HackRF 收发增益

HackRF 接收端增益

HackRF One 在接收端有三个不同的增益级：

  • RF (amp，只能是 0 或 11 dB)
  • IF (lna，0 到 40 dB，步进为 8 dB)
  • 基带 (vga，0 到 62 dB，步进为 2 dB)

在接收大多数信号时，通常建议保持 RF 放大器关闭（0 dB），除非你面对的是一个极其微弱的信号，并且附近可以确定没有强信号存在。 IF（LNA）增益是最关键的那一级，它决定了你能否在避免 ADC 饱和的同时最大化信噪比，因此它是第一优先级要调的旋钮。 基带增益则通常可以保持在较高的值，例如我们这里就直接保持在 50 dB。

HackRF 发射端增益

在发射端，HackRF 有两个增益级：

  • RF（只能是 0 或 11 dB）
  • IF（0 到 47 dB，步进为 1 dB）

你大概率会希望打开 RF 放大器，然后再根据实际需求调整 IF 增益。

在 Python 中通过 HackRF 接收 IQ 样本

目前 python_hackrf 这个 Python 包并没有提供用于接收样本的便捷函数；它本质上只是把 HackRF 的 C++ API 映射成了一组 Python 绑定。 这意味着，如果我们要接收 IQ 样本，就必须写不少代码。 这个 Python 包是通过回调函数来接收更多样本的，也就是说，我们必须自己准备一个回调函数；但一旦设置好，只要 HackRF 有更多样本可读，这个函数就会被自动调用。 这个回调函数始终必须接收四个特定参数，并且如果我们还想继续接收下一批样本，它就必须返回 0。 在下面的代码中，每次回调函数被调用时，我们都会把样本转换成 NumPy 的复数类型，缩放到 -1 到 +1，然后存入一个更大的 samples 数组中。

运行下面这段代码之后，如果你在时域图中看到样本已经碰到了 ADC 的上下限 -1 和 +1，那么就应当把 lna_gain 每次减少 8 dB，直到它明显不再打到边界为止。

from python_hackrf import pyhackrf  # type: ignore
import matplotlib.pyplot as plt
import numpy as np
import time

# 这些设置应与书中 hackrf_transfer 示例保持一致，得到的瀑布图应该看起来也差不多
recording_time = 1  # 秒
center_freq = 100e6  # Hz
sample_rate = 10e6
baseband_filter = 7.5e6
lna_gain = 30 # 0 到 40 dB，步进为 8 dB
vga_gain = 50 # 0 到 62 dB，步进为 2 dB

pyhackrf.pyhackrf_init()
sdr = pyhackrf.pyhackrf_open()

allowed_baseband_filter = pyhackrf.pyhackrf_compute_baseband_filter_bw_round_down_lt(baseband_filter) # 根据期望值计算最接近且受支持的带宽

sdr.pyhackrf_set_sample_rate(sample_rate)
sdr.pyhackrf_set_baseband_filter_bandwidth(allowed_baseband_filter)
sdr.pyhackrf_set_antenna_enable(False)  # 这个设置看起来是启用或禁用天线口供电。默认值为 False。固件在回到 IDLE 模式后会自动关闭它

sdr.pyhackrf_set_freq(center_freq)
sdr.pyhackrf_set_amp_enable(False)  # 默认值为 False
sdr.pyhackrf_set_lna_gain(lna_gain)  # LNA 增益 - 0 到 40 dB，步进为 8 dB
sdr.pyhackrf_set_vga_gain(vga_gain)  # VGA 增益 - 0 到 62 dB，步进为 2 dB

print(f'center_freq: {center_freq} sample_rate: {sample_rate} baseband_filter: {allowed_baseband_filter}')

num_samples = int(recording_time * sample_rate)
samples = np.zeros(num_samples, dtype=np.complex64)
last_idx = 0

def rx_callback(device, buffer, buffer_length, valid_length):  # 这个回调函数必须始终带这四个参数
    global samples, last_idx

    accepted = valid_length // 2
    accepted_samples = buffer[:valid_length].astype(np.int8) # -128 到 127
    accepted_samples = accepted_samples[0::2] + 1j * accepted_samples[1::2]  # 转换为复数类型（将交织的 IQ 解交织）
    accepted_samples /= 128 # 缩放到 -1 到 +1
    samples[last_idx: last_idx + accepted] = accepted_samples

    last_idx += accepted

    return 0

sdr.set_rx_callback(rx_callback)
sdr.pyhackrf_start_rx()
print('is_streaming', sdr.pyhackrf_is_streaming())

time.sleep(recording_time)

sdr.pyhackrf_stop_rx()
sdr.pyhackrf_close()
pyhackrf.pyhackrf_exit()

samples = samples[100000:] # 为了稳妥起见，丢弃最前面的 100k 样本，因为它们可能包含瞬态

fft_size = 2048
num_rows = len(samples) // fft_size
spectrogram = np.zeros((num_rows, fft_size))
for i in range(num_rows):
    spectrogram[i, :] = 10 * np.log10(np.abs(np.fft.fftshift(np.fft.fft(samples[i * fft_size:(i+1) * fft_size]))) ** 2)
extent = [(center_freq + sample_rate / -2) / 1e6, (center_freq + sample_rate / 2) / 1e6, len(samples) / sample_rate, 0]

plt.figure(0)
plt.imshow(spectrogram, aspect='auto', extent=extent) # type: ignore
plt.xlabel("Frequency [MHz]")
plt.ylabel("Time [s]")

plt.figure(1)
plt.plot(np.real(samples[0:10000]))
plt.plot(np.imag(samples[0:10000]))
plt.xlabel("Samples")
plt.ylabel("Amplitude")
plt.legend(["Real", "Imaginary"])

plt.show()

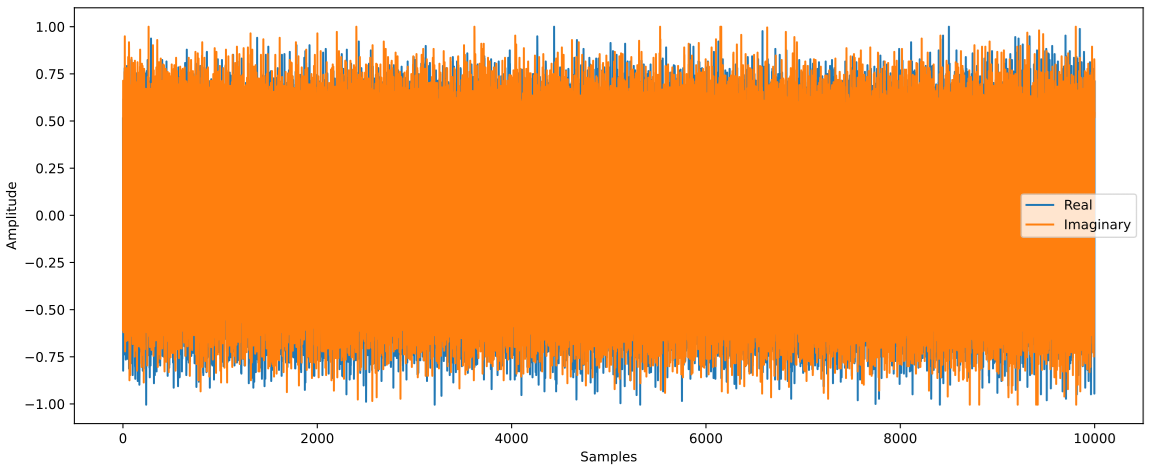

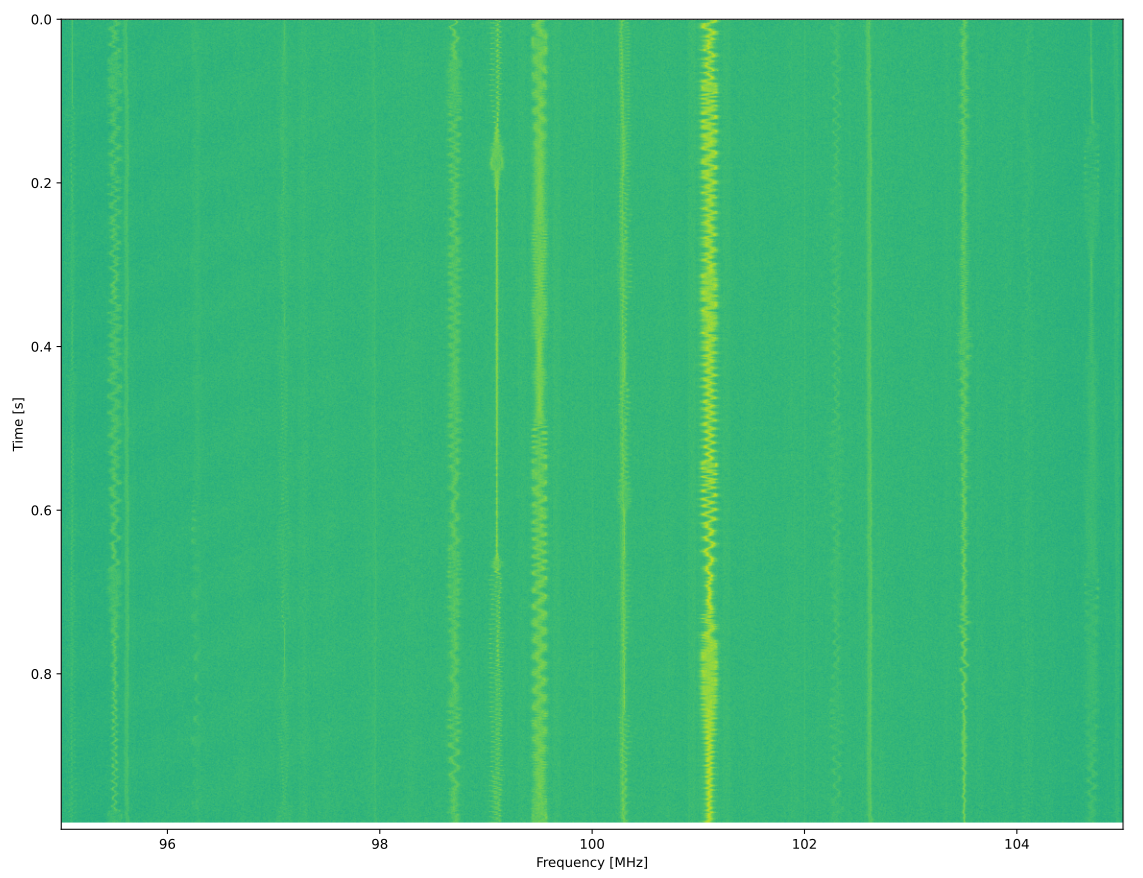

如果你使用的是能够接收 FM 频段的天线，那么应当会得到类似下面这样的结果，瀑布图里能看到多个 FM 广播电台：

从 HackRF 抓取样本后的时域图 从 HackRF 抓取样本后的时频谱图
